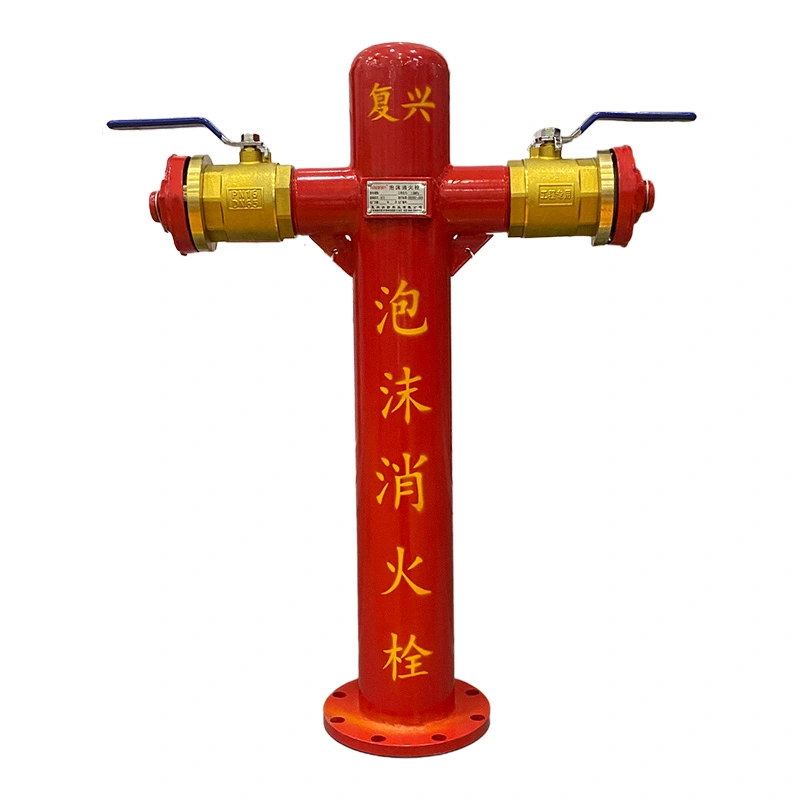

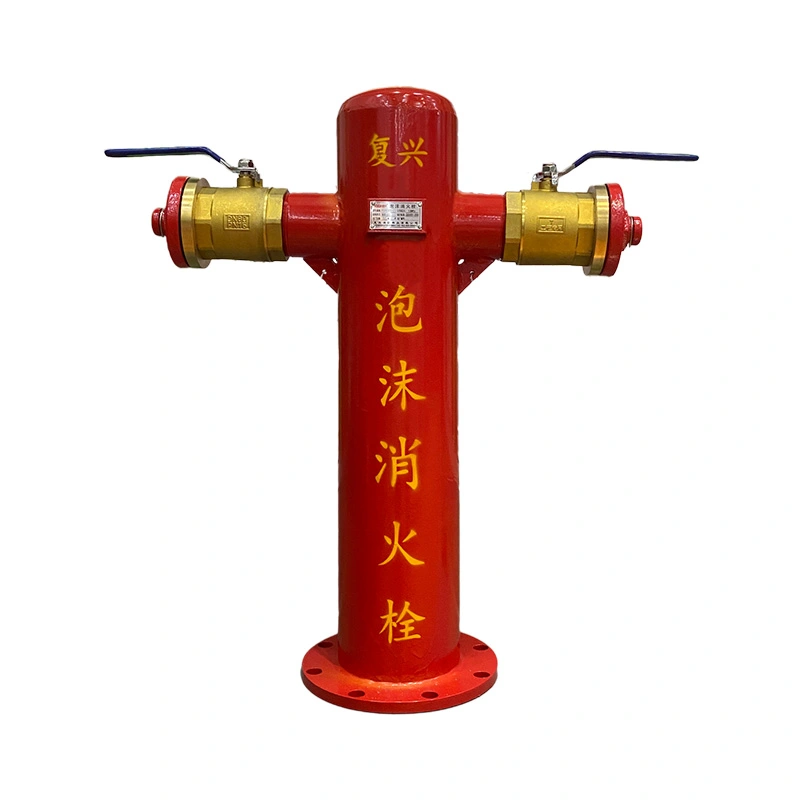

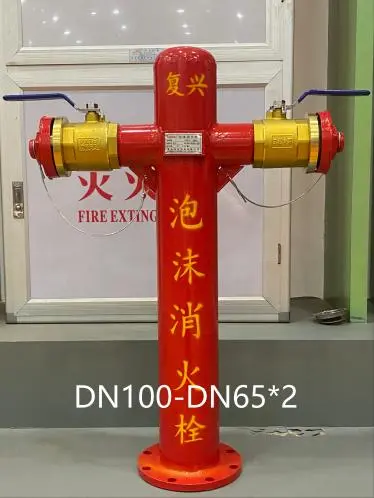

Vòi chữa cháy bọt

Vòi chữa cháy bọt chủ yếu bao gồm mặt bích, xi lanh, van bi và ren ống cứu hỏa. FUXEON® cải thiện cấu trúc truyền thống bằng cách sử dụng tấm van thấp hơn để bịt kín. Áp suất của môi trường có thể đóng góp vào lực bịt kín, giúp duy trì hiệu suất bịt kín trong quá trình vận hành có áp suất.

Thiết kế ổ cắm

Cổng xả kép

Vòi chữa cháy bọt FUXEON® có hai cổng xả DN65 hoặc DN80, với mỗi đầu ra được điều khiển bởi một van bi bằng đồng riêng lẻ. Các ổ cắm có thể được kết nối với các ống chữa cháy tương thích và thiết bị xả bọt ở hạ lưu.

Khi chỉ cần một ổ cắm, van bi trên ổ cắm không sử dụng có thể được đóng lại. Điều này ngăn ngừa rò rỉ dung dịch bọt và giúp duy trì lưu lượng và áp suất cần thiết ở đầu ra vận hành.

Cấu trúc niêm phong

Tấm van phía dưới cung cấp chức năng bịt kín chính bên trong vòi. Áp suất trung bình góp phần tạo ra lực bịt kín, tạo ra cấu trúc đơn giản để phân phối dung dịch bọt có áp suất.

Dữ liệu kỹ thuật

Thông số kỹ thuật chính

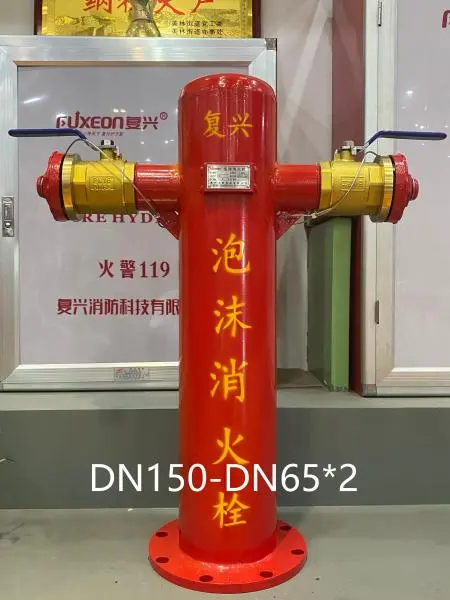

Các cấu hình có sẵn bao gồm kết nối đầu vào DN100 và DN150 với đầu ra DN65 hoặc DN80. Nên chọn mô hình phù hợp theo đường kính đường ống, thiết bị chữa cháy được kết nối, tốc độ dòng chảy yêu cầu và thiết kế hệ thống.

Kết nối thiết bị

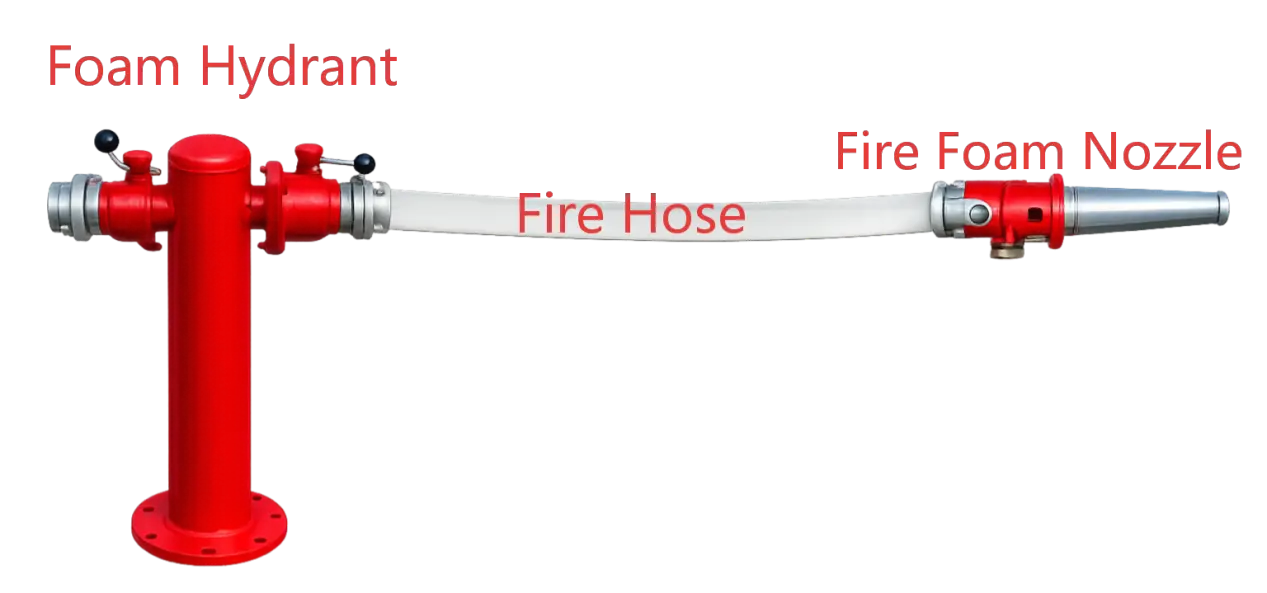

Thiết bị vòi và bọt

Vòi chữa cháy cung cấp hai đầu ra DN65 hoặc DN80 để kết nối các ống chữa cháy tương thích. Ống mềm có thể được kết nối với súng phun bọt để xả bọt thủ công hoặc được kết nối thông qua ống mềm hoặc cụm đường ống phù hợp với thiết bị giám sát bọt theo thiết kế hệ thống.

Kích thước kết nối và khớp nối phải phù hợp với súng tạo bọt, thiết bị tạo bọt, ống mềm và áp suất vận hành đã chọn. Khi chỉ sử dụng một đầu ra, van bi thứ hai có thể được đóng lại để ngăn rò rỉ dung dịch bọt và duy trì lưu lượng và áp suất cần thiết tại đầu ra vận hành.

Vật liệu và nhận dạng

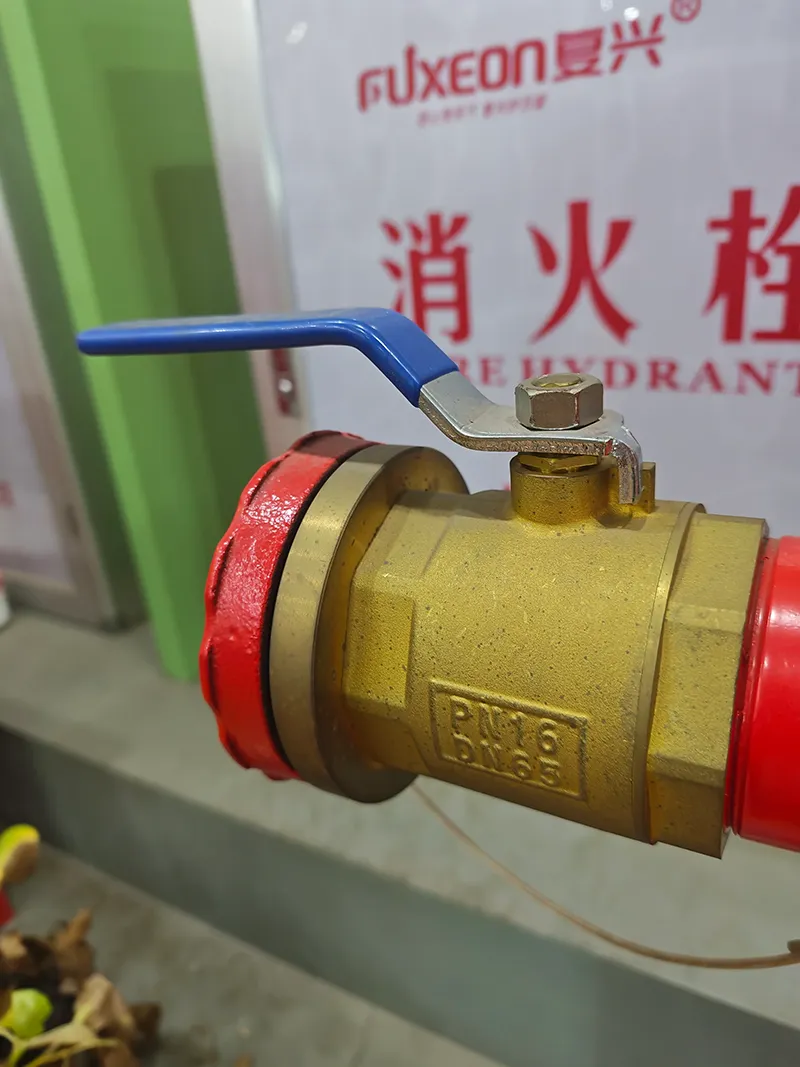

Van bi đồng thau

FUXEON® sử dụng van bi bằng đồng làm bộ điều khiển kết nối ống. Đồng thau cung cấp khả năng chống ăn mòn và độ bền cơ học cho môi trường vận hành và cho phép mỗi cổng xả được vận hành độc lập.

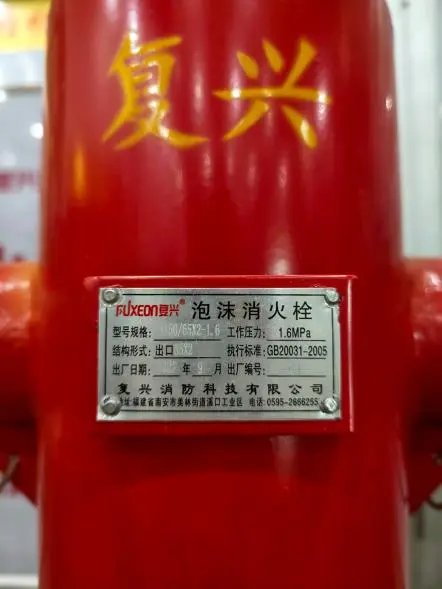

Nhãn sản phẩm

Mỗi Vòi chữa cháy do FUXEON® sản xuất đều có nhãn nhận dạng sản phẩm chuyên dụng chứa thông tin sản xuất. Nhãn cho phép người dùng xác định ngày sản xuất và các tiêu chuẩn sản phẩm hiện hành, hỗ trợ truy xuất nguồn gốc trong quá trình lắp đặt và bảo trì.

Cài đặt

Bố trí đường ống

Trong hệ thống bọt, nên sử dụng bể chứa bọt cố định theo thiết kế hệ thống. Các họng chữa cháy bọt phải được bố trí đều dọc theo mép ngoài của kè ngăn cháy, khoảng cách giữa các họng chữa cháy bọt không quá 60 mét theo yêu cầu lắp đặt quy định.

Bố cục cuối cùng nên xem xét khu vực được bảo vệ, bố trí đường ống bọt, lối vào ống mềm, yêu cầu vận hành chữa cháy và các quy định phòng cháy hiện hành.

Phương thức vận hành

Trong quá trình chữa cháy, vòi được nối với cổng xả theo yêu cầu và van bi bằng đồng tương ứng được mở để xả hỗn hợp bọt.

Nếu chỉ cần một đầu ra thì van trên đầu ra kia phải đóng. Điều này giúp ngăn chặn việc xả dung dịch bọt không cần thiết và duy trì dòng chảy sẵn có qua cửa vận hành.

Ứng dụng

Phòng cháy chữa cháy công nghiệp

Vòi chữa cháy được thiết kế cho các hệ thống chữa cháy dựa trên bọt, trong đó dung dịch bọt cần được chuyển từ đường ống cố định đến thiết bị xả cố định hoặc nối ống.

Các ứng dụng điển hình bao gồm các doanh nghiệp hóa dầu, nhà máy lọc dầu, kho chứa dầu, nhà chứa máy bay và các khu công nghiệp khác, nơi hệ thống chữa cháy bằng chất lỏng dễ cháy cần có hệ thống chữa cháy bằng bọt.

Kiểm soát chất lượng

Thử nghiệm sản phẩm

Các sản phẩm FUXEON® được kiểm tra để xác minh chất lượng và hiệu suất vận hành trước khi cung cấp. Vòi chữa cháy được cung cấp các cấu hình đầu vào và đầu ra xác định và nhãn nhận dạng chuyên dụng để hỗ trợ lựa chọn và truy xuất nguồn gốc sản phẩm.

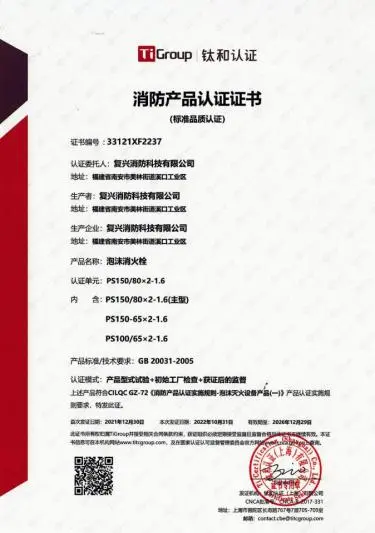

Các sản phẩm đều có chứng chỉ do tổ chức kiểm nghiệm của Tập đoàn TI bên thứ ba cấp, cung cấp tài liệu hỗ trợ cho việc xác minh chất lượng sản phẩm.

Hệ thống quản lý

FUXEON® hoạt động theo các hệ thống quản lý được chứng nhận bao gồm GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 và GB/T 27922-2011.

Hướng dẫn lựa chọn

Kích thước kết nối

Kích thước đầu vào phải phù hợp với đường ống hỗn hợp bọt, trong khi kích thước đầu ra phải tương ứng với vòi chữa cháy hoặc thiết bị xả bọt được kết nối. FUXEON® cung cấp cấu hình đầu vào DN100 và DN150 với các tùy chọn đầu ra DN65 hoặc DN80.

Vận hành ổ cắm

Hai ổ cắm cho phép các cấu hình chữa cháy khác nhau. Cả hai đều có thể được sử dụng khi thiết kế hệ thống yêu cầu xả đồng thời, trong khi một ổ cắm có thể vẫn đóng khi chỉ vận hành một ống hoặc thiết bị xả duy nhất.

Câu hỏi thường gặp

Chức năng chính của nó là gì?

Vòi chữa cháy bọt được lắp đặt trên đường ống hỗn hợp bọt và cung cấp giải pháp bọt cho các thiết bị chữa cháy được kết nối như ống mềm, súng phun bọt hoặc thiết bị phun bọt.

Nó có thể kết nối với thiết bị gì?

Các ổ cắm có thể kết nối với các ống chữa cháy tương thích. Sau đó, những ống này có thể được kết nối với súng phun bọt để vận hành thủ công hoặc với thiết bị kiểm soát bọt thông qua cụm kết nối phù hợp.

Chỉ có thể sử dụng một ổ cắm?

Đúng. Khi chỉ cần một ổ cắm, van bi của ổ cắm không sử dụng có thể được đóng lại để ngăn rò rỉ dung dịch bọt và giúp duy trì lưu lượng và áp suất cần thiết.

Áp suất định mức là gì?

Các mẫu PS100-65×2, PS150-65×2 và PS150-80×2 được liệt kê có áp suất danh nghĩa là 1,6 MPa.

Kích thước đầu vào có sẵn là gì?

Các mẫu được liệt kê sử dụng kết nối đầu vào DN100 hoặc DN150, với đầu ra xả kép DN65 hoặc DN80.

Khoảng cách vòi tối đa là gì?

Theo yêu cầu lắp đặt được cung cấp, các vòi chữa cháy bằng bọt phải được bố trí đều dọc theo mép ngoài của kè ngăn cháy và khoảng cách không quá 60 mét. Sự sắp xếp cuối cùng phải tuân theo các quy định về thiết kế dự án và phòng cháy chữa cháy hiện hành.

Sản phẩm có thể truy nguyên được không?

Đúng. Các sản phẩm FUXEON® được cung cấp nhãn nhận dạng chuyên dụng chứa thông tin sản xuất, bao gồm ngày sản xuất và các tiêu chuẩn áp dụng.
