Khớp nối vòi chữa cháy
Khớp nối JIS Machino
  • Khớp nối JIS MachinoKhớp nối JIS Machino
  • Khớp nối JIS MachinoKhớp nối JIS Machino
  • Khớp nối JIS MachinoKhớp nối JIS Machino

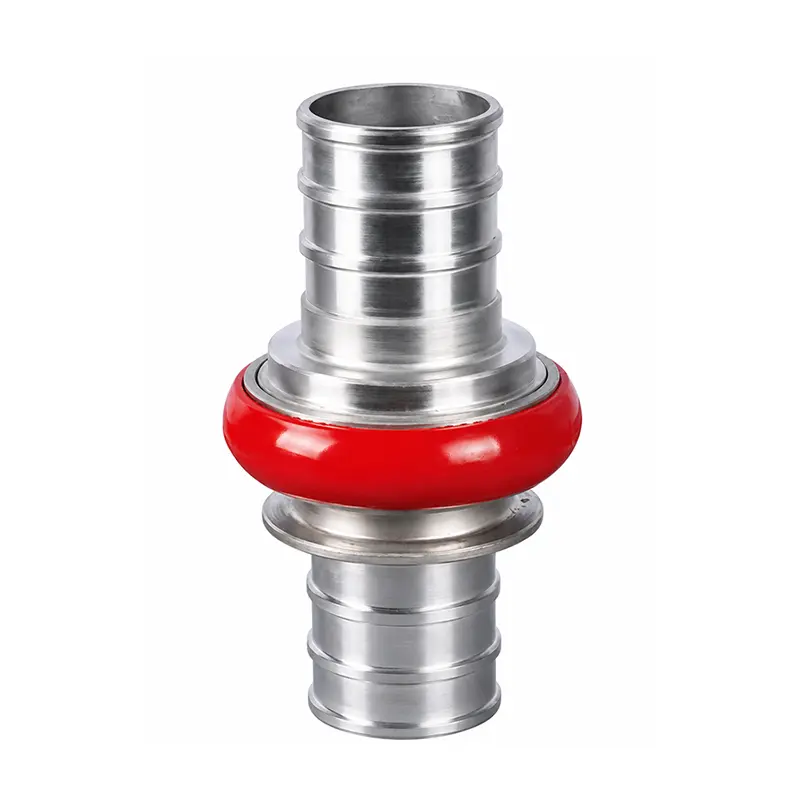

Khớp nối JIS Machino

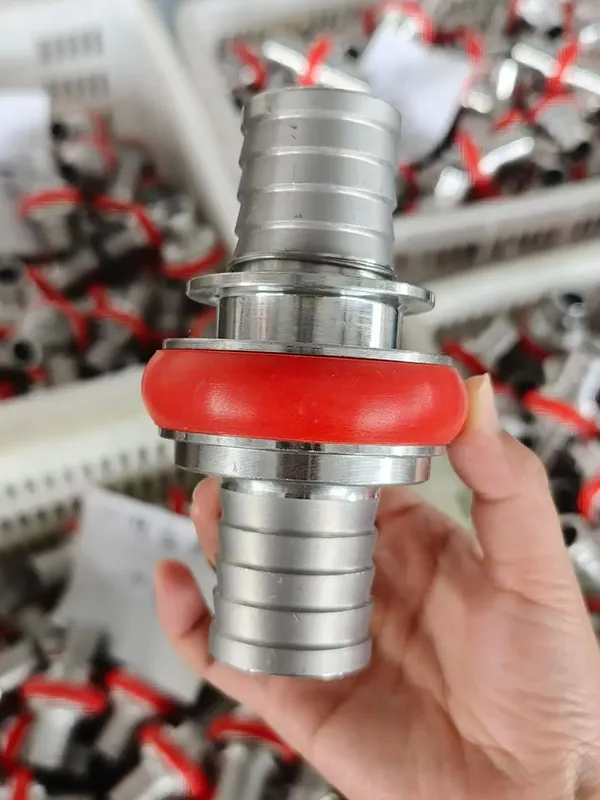

Khớp nối FUXEON® JIS Machino là bộ phận kết nối nhanh được thiết kế để kết nối vòi chữa cháy, xe cứu hỏa, van hạ cánh, vòi chữa cháy và vòi phun. Nó sử dụng một thanh trượt bên trong và cấu trúc khóa khe để cung cấp kết nối nhanh mà không cần phải xoay nhiều vòng như các giao diện ren thông thường.

    cácKhớp nối JIS Machinothường được cung cấp ở các kích cỡ DN40, DN50 và DN65, với các kích thước bổ sung có sẵn theo yêu cầu của dự án. Kết nối kiểu đẩy của nó cho phép người vận hành kết nối và ngắt kết nốivòi chữa cháynhanh chóng, điều này đặc biệt hữu ích trong các hoạt động chữa cháy khi thời gian kết nối là rất quan trọng.

    Các sản phẩm FUXEON® được sản xuất theo hệ thống quản lý được chứng nhận bao gồm GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 và GB/T 27922-2011.Xem chứng nhận của chúng tôi.

    Cấu trúc & Cơ chế kết nối

    Khớp nối vòi chữa cháy machino sử dụng lò xo bên trong có độ chính xác cao để đẩy thanh trượt vào khe giao phối sau khi các bộ phận nam và nữ được kết nối. Cấu trúc khóa cơ học này bảo vệ mối nối trong quá trình vận hành, đồng thời vòng đệm cao su cao cấp cung cấp lớp bịt kín chống rò rỉ giữa các bộ phận được kết nối.

    1

    Chèn đầu nam

    Người vận hành chèn đầu đực vào kết nối cái phù hợp (chẳng hạn nhưvòi chữa cháyhoặcvòi chữa cháy) cho đến khi cơ cấu khóa vào khớp chắc chắn.

    2

    Tự động khóa & niêm phong

    Thanh trượt lò xo bên trong khóa vào khe. Cấu trúc chống trượt nhiều giai đoạn duy trì sự gắn kết thích hợp và vòng cao su đảm bảo bịt kín.

    3

    Ngắt kết nối nhanh

    Để ngắt kết nối, chỉ cần nhấn cơ chế vòng ở phía nam để rút thanh trượt bên trong. Kết nối tách ra ngay lập tức mà không cần xoay bất kỳ giao diện luồng nào.

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Dữ liệu kỹ thuật

    tham số Đặc điểm kỹ thuật
    Tiêu chuẩn JIS B 9911
    Kích cỡ 1 1/2", 2", 2,5", 3"; kích thước khác có sẵn theo yêu cầu
    Kích thước danh nghĩa chung DN40, DN50, DN65
    Áp suất làm việc 16 thanh
    Phương tiện làm việc Hỗn hợp nước, bọt
    Vật liệu Đồng thau, nhôm, thép không gỉ
    Vòng đệm Cao su
    Phương pháp đúc Đúc khuôn, đúc trọng lực, rèn
    Xử lý bề mặt Mài rung, Anodizing
    Kiểu kết nối Kết nối kiểu đẩy nhanh

    Hướng dẫn lựa chọn vật liệu

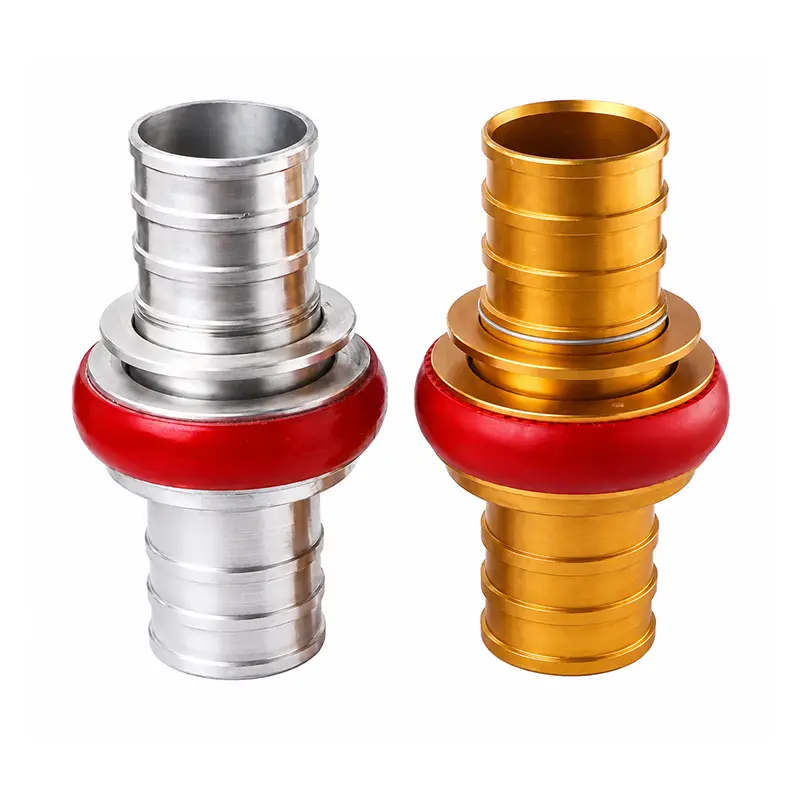

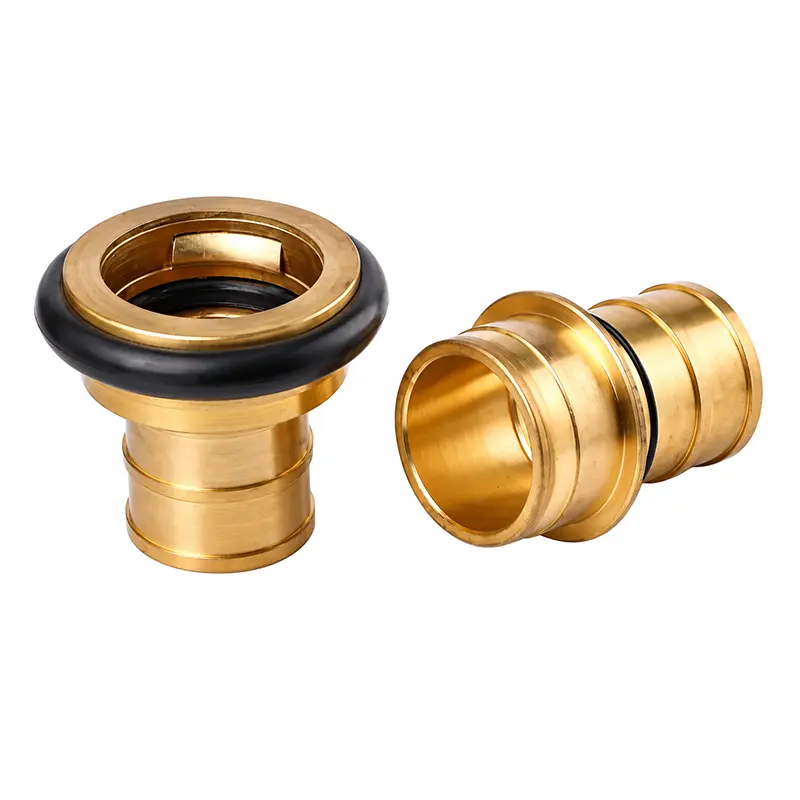

    Khớp nối FUXEON® JIS Machino có sẵn bằng đồng thau, nhôm và thép không gỉ. Lựa chọn vật liệu ảnh hưởng đến trọng lượng đầu nối, độ bền cơ học, khả năng chống ăn mòn, môi trường dịch vụ và chi phí mua sắm.

    Thau
    • Mật độ điển hình~8,4–8,7 g/cm³
    • Độ bền kéo~300–550 MPa
    • Cân nặngNặng
    • Độ ăn mòn Res.Tốt
    • Trị giáTrung bình-Cao
    • Ứng dụngchữa cháy chung
    Hợp kim nhôm
    • Mật độ điển hình~2,7–2,8 g/cm³
    • Độ bền kéo~150–310 MPa
    • Cân nặngNhẹ
    • Độ ăn mòn Res.Tốt
    • Trị giáTrung bình
    • Ứng dụngThiết bị cầm tay
    thép không gỉ
    • Mật độ điển hình~7,9–8,0 g/cm³
    • Độ bền kéo~500–600 MPa
    • Cân nặngNặng
    • Độ ăn mòn Res.Xuất sắc
    • Trị giáCao
    • Ứng dụngMôi trường ăn mòn

    Xác minh sản xuất và chất lượng

    FUXEON® vận hành nhà máy sản xuất đầu nối vòi cứu hỏa của riêng mình, cho phép điều chỉnh lịch trình sản xuất theo yêu cầu đơn hàng mà không cần phụ thuộc vào đại lý hay nhà phân phối. Quy trình sản xuất hỗ trợ đúc khuôn, đúc trọng lực và rèn, cho phép sản xuất các vật liệu, kích cỡ và cấu hình khác nhau theo yêu cầu ứng dụng.

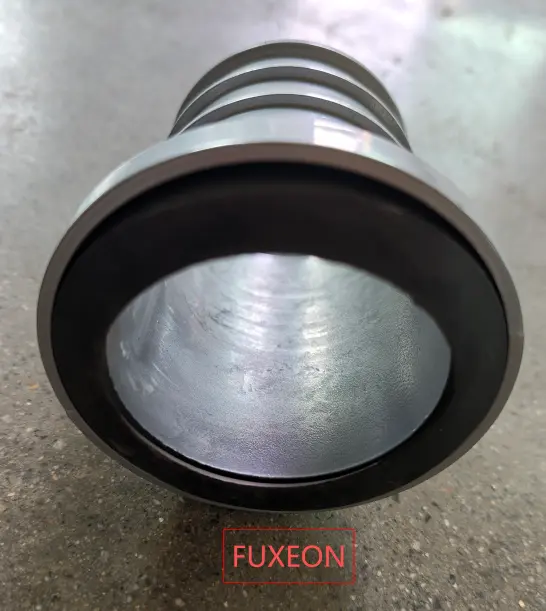

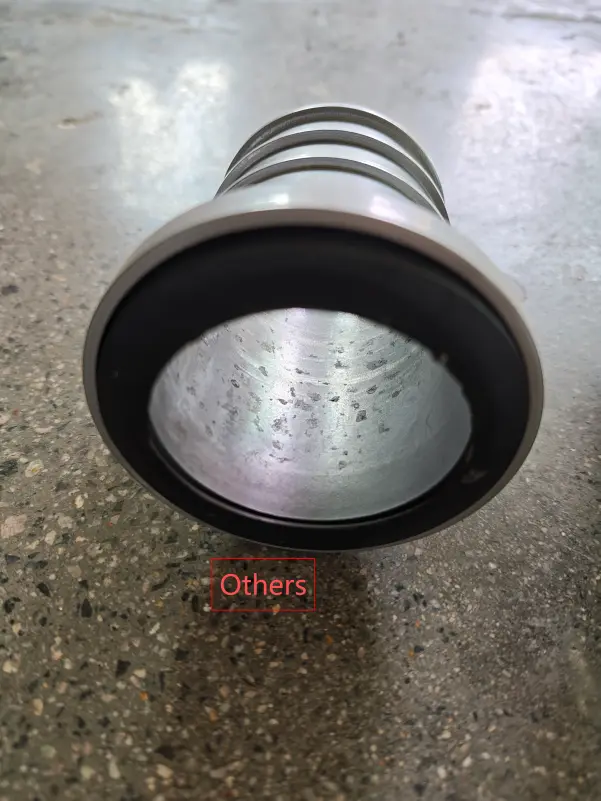

    Thành bên trong của đầu nối ống cứu hỏa FUXEON® được xử lý để mang lại bề mặt bên trong nhẵn. Việc hoàn thiện bề mặt thích hợp giúp giảm các vùng gồ ghề có thể giữ lại chất gây ô nhiễm hoặc tạo ra các điểm ăn mòn cục bộ. Đối với các dự án tùy chỉnh, FUXEON® hỗ trợ dịch vụ OEM/ODM cho các kích thước đặc biệt và kết cấu phi tiêu chuẩn theo bản vẽ của khách hàng hoặc yêu cầu kỹ thuật.

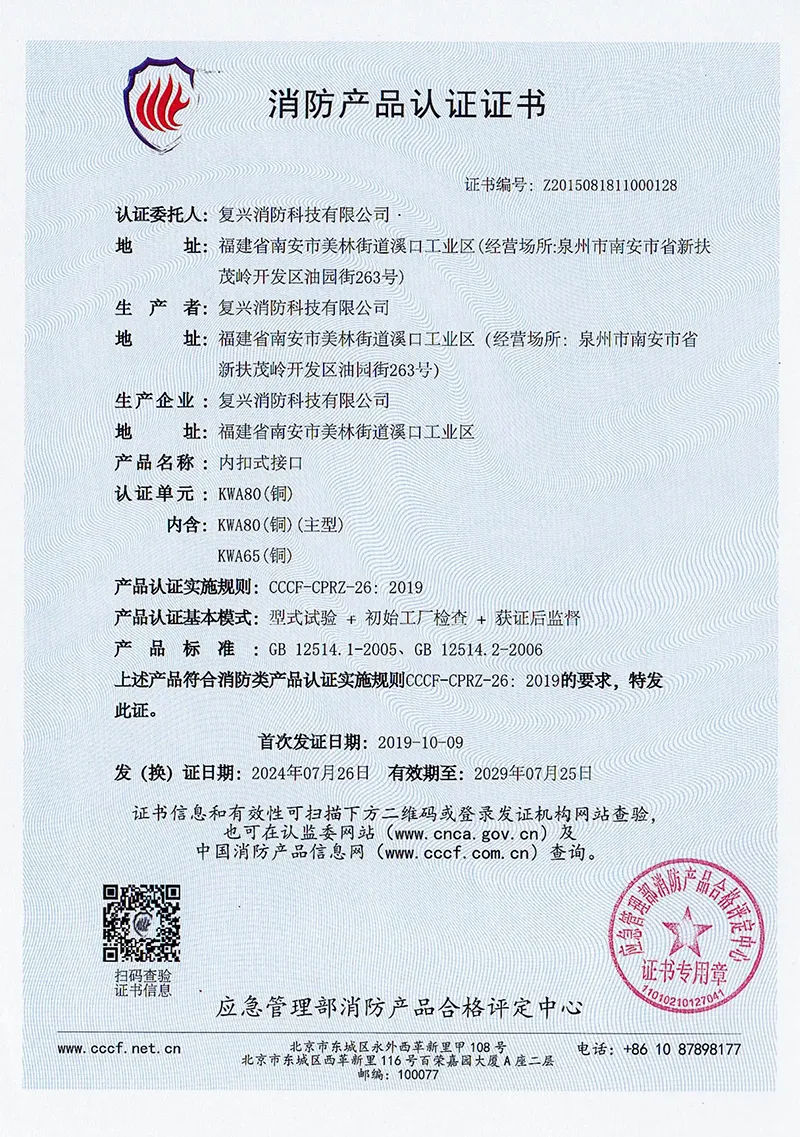

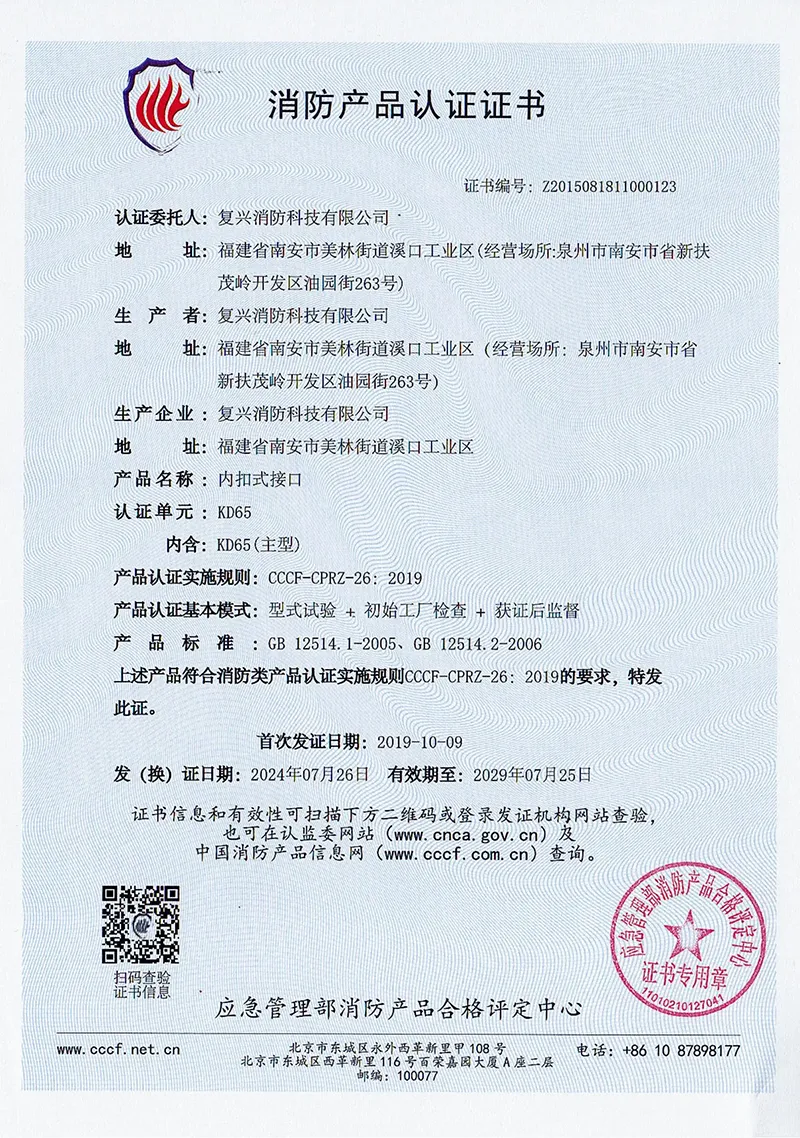

    FUXEON®khớp nối vòi chữa cháyđã được Bộ Quản lý Khẩn cấp Trung Quốc chứng nhận và đã trải qua thử nghiệm về hiệu suất cơ học, hiệu suất bịt kín, độ tin cậy của kết nối và độ bền vật liệu.

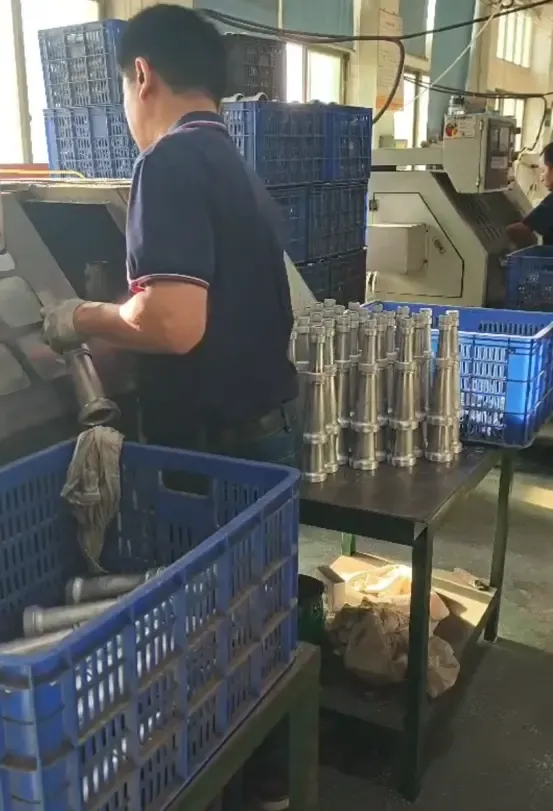

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Ứng dụng

    Khớp nối JIS Machino có thể kết nối vòi chữa cháy với vòi chữa cháy, van hạ cánh, xe cứu hỏa và vòi phun tương thích. Cấu trúc kết nối nhanh chóng của nó phù hợp với các hệ thống chữa cháy cần kết nối hoặc thay thế ống mềm một cách hiệu quả. Khớp nối cũng có thể được sử dụng trong tưới tiêu nông nghiệp, công trường xây dựng và các ứng dụng an toàn hàng hải, nơi cần có kết nối ống tương thích và vận hành thủ công nhanh chóng.

    JIS Machino Coupling Application

    Câu hỏi thường gặp

    Khớp nối Machino là gì?

    Khớp nối Machino là đầu nối ống kết nối nhanh thường được sử dụng trong chữa cháy và các ứng dụng truyền chất lỏng khác. Nó sử dụng cấu trúc khóa cơ học thay vì chỉ dựa vào kết nối ren.

    Nó kết nối và ngắt kết nối như thế nào?

    Đầu đực được lắp vào kết nối cái phù hợp, cho phép thanh trượt có lò xo bên trong khớp với khe. Để ngắt kết nối, nhấn cơ cấu vòng ở phía nam để nhả thanh trượt, sau đó tách các bộ phận ra.

    Những kích cỡ và vật liệu có sẵn?

    Các kích thước danh nghĩa phổ biến bao gồm DN40, DN50 và DN65 (1 1/2" đến 3"), với các kích thước khác có sẵn theo yêu cầu. Chúng tôi cung cấp các tùy chọn bằng đồng, nhôm và thép không gỉ tùy thuộc vào môi trường làm việc.

    Nó có thể được tùy chỉnh cho dự án của tôi không?

    Đúng. FUXEON® hỗ trợ tùy chỉnh OEM/ODM cho các kích thước đặc biệt và cấu trúc không đều. Bạn có thể cung cấp bản vẽ, kích thước, yêu cầu vật liệu hoặc thông tin ứng dụng để nhóm kỹ thuật của chúng tôi đánh giá.

    Khớp nối Machino có tương thích với hỗn hợp bọt không?

    Đúng. Vòng đệm cao su tiêu chuẩn và vật liệu bên trong tương thích với cả hỗn hợp nước và bọt. Điều này làm cho nó rất phù hợp cho các hệ thống chữa cháy dựa trên bọt.

    Áp suất làm việc tiêu chuẩn là gì?

    Áp suất làm việc tiêu chuẩn cho Khớp nối JIS Machino của chúng tôi là 16 bar (1,6 MPa). Hãy đảm bảo mức áp suất của ống mềm và thiết bị được kết nối của bạn phù hợp với thông số kỹ thuật này.

    Làm thế nào để bạn ngăn chặn rò rỉ?

    Chúng tôi sử dụng vòng đệm cao su chống mài mòn chất lượng cao. Thanh trượt lò xo bên trong đảm bảo khóa cơ đồng đều, ngăn khớp nối bị dịch chuyển hoặc lỏng ra dưới áp suất cao.

    Làm thế nào để bảo trì khớp nối để tránh rò rỉ?

    Thường xuyên kiểm tra vòng đệm cao su xem có bị mòn hoặc nứt không và thay thế nếu cần thiết. Giữ cơ chế khóa bên trong không có cát, bụi bẩn và mảnh vụn. Bôi một lượng nhỏ mỡ silicon có thể kéo dài tuổi thọ của phớt.

    Sự khác biệt giữa khớp nối Machino và Storz là gì?

    Khớp nối Machino sử dụng kết nối kiểu đẩy có cơ cấu khóa bên trong, thao tác nhanh và dễ dàng. Khớp nối Storz dựa trên thiết kế khóa răng vuốt đối xứng. Sự lựa chọn phụ thuộc vào tiêu chuẩn chữa cháy tại địa phương và thiết bị hiện có của bạn.

    Thời gian dẫn đầu và MOQ là gì?

    Đối với kích thước tiêu chuẩn (DN40, DN50, DN65), các đơn hàng lô nhỏ thường được sản xuất trong vòng 15 ngày. Moq của chúng tôi rất linh hoạt, bắt đầu từ 1 chiếc để đánh giá mẫu. Đối với các yêu cầu OEM/ODM, thời gian thực hiện phụ thuộc vào chi tiết tùy chỉnh.
