Tại sao đầu phun nước thẳng đứng vẫn quan trọng trong các hệ thống phòng cháy chữa cháy đáng tin cậy

Hệ thống phun nước tự động được thiết kế theo nguyên tắc đơn giản: phát hiện đám cháy đang phát triển thông qua sức nóng và xả nước tại khu vực được bảo vệ càng sớm càng tốt. Mặc dù đầu phun nước là một bộ phận tương đối nhỏ nhưng hướng lắp đặt, phản ứng nhiệt, đặc tính phóng điện, kích thước kết nối và chứng nhận của nó có thể ảnh hưởng trực tiếp đến cách thức hoạt động của hệ thống phòng cháy chữa cháy tổng thể.

Trong số các cấu hình vòi phun nước khác nhau có sẵn cho các cơ sở thương mại, công nghiệp và kho chứa, vòi phun nước thẳng đứng vẫn là một lựa chọn quan trọng trong đó việc bố trí đường ống, cấu trúc trần và môi trường lắp đặt yêu cầu vòi phun nước phải được đặt phía trên đường ống với bộ làm lệch hướng hướng lên trên. NFPA 13 xác định một vòi phun nước thẳng đứng theo cách bố trí xả hướng lên trên này và cung cấp các yêu cầu cụ thể cho việc lựa chọn, định vị và khoảng cách giữa các vòi phun nước phun thẳng đứng tiêu chuẩn.

Do đó, đối với các nhà thầu, nhà phân phối thiết bị phòng cháy chữa cháy, nhà thiết kế hệ thống và người mua thiết bị xây dựng, việc lựa chọn một vòi phun nước thẳng đứng không chỉ dừng lại ở việc kiểm tra ren kết nối và giá cả. Các đặc tính đáp ứng, hệ số K, định mức nhiệt độ, vật liệu, độ hoàn thiện, yêu cầu phê duyệt, điều kiện lắp đặt và khả năng tương thích với hệ thống phun nước hoàn chỉnh đều đáng được quan tâm.

Điều gì tạo nên sự khác biệt của một vòi phun nước thẳng đứng?

Được thiết kế để cài đặt trở lên

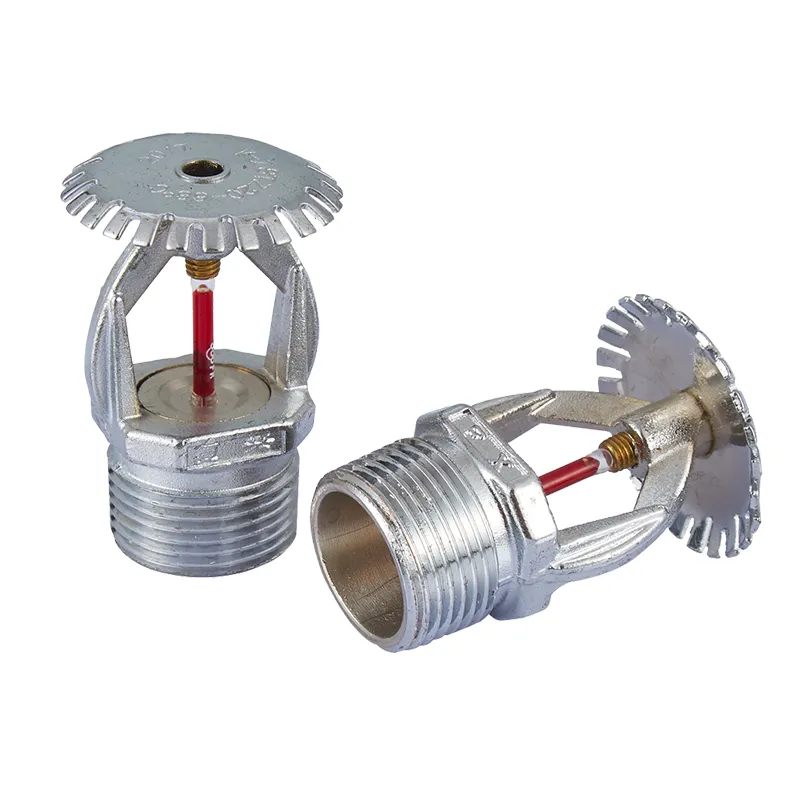

Một vòi phun nước thẳng đứng được thiết kế để lắp đặt sao cho nước được xả lên phía trên bộ phận làm lệch hướng trước khi phân phối khắp khu vực được bảo vệ. Cấu hình này khác với các vòi phun nước dạng treo, được lắp đặt bên dưới đường ống với bộ làm lệch hướng được đặt bên dưới.

Hướng lắp đặt ảnh hưởng đến cách vòi phun nước tương tác với trần xung quanh, kết cấu mái, hệ thống đường ống và các bộ phận khác của tòa nhà. Do đó, loại vòi phun nước nên được chọn như một phần của thiết kế bố trí và thủy lực tổng thể hơn là được coi như một bộ phận có thể thay thế được.

Điều kiện lắp đặt ảnh hưởng đến việc lựa chọn vòi phun nước

Vòi phun nước thẳng đứng có thể đặc biệt hữu ích ở những khu vực ưa thích đường ống lộ thiên hoặc nơi cấu hình tòa nhà cho phép vòi phun nước hướng lên trên thực tế. Các cơ sở công nghiệp, nhà kho, khu tiện ích, bãi đỗ xe và các môi trường có đường ống lộ thiên khác có thể yêu cầu loại cấu hình này tùy thuộc vào thiết kế hệ thống.

NFPA 13 bao gồm các yêu cầu lắp đặt riêng biệt cho các vòi phun nước phun nghiêng, thẳng đứng và phun nước bên hông tiêu chuẩn, bao gồm các quy tắc liên quan đến vị trí, khoảng cách, khu vực bảo vệ và vật cản.

Thông số cốt lõi Người mua nên đánh giá

Các thông số chính xác phải luôn được lấy từ danh sách phê duyệt và tài liệu kỹ thuật của mô hình phun nước đã chọn. Đối với các dự án phòng cháy chữa cháy thương mại, người mua nên tránh cho rằng hai vòi phun nước có bề ngoài giống nhau có đặc tính thủy lực hoặc nhiệt giống hệt nhau.

Tại sao K-Factor lại quan trọng trong việc lựa chọn vòi phun nước

Lưu lượng và áp suất được kết nối

Hệ số K là một thông số thủy lực quan trọng vì việc xả phun nước có liên quan đến hệ số K và áp suất vận hành. Hệ số K cao hơn có thể cho phép lưu lượng nước lớn hơn ở áp suất nhất định, nhưng điều này không có nghĩa là vòi phun nước có hệ số K cao hơn sẽ tự động tốt hơn cho mọi ứng dụng.

Hệ số K của vòi phun nước phải được chọn theo tính toán thủy lực, phân loại mối nguy hiểm, mật độ thiết kế yêu cầu, nguồn cung cấp nước sẵn có và các thông số hệ thống khác.

Thiết kế hệ thống đi trước khi lựa chọn sản phẩm

Vì lý do này, trước tiên các kỹ sư dự án nên xác định các đặc tính xả nước cần thiết, sau đó chọn một vòi phun nước có hệ số K tương thích và danh sách. Cách tiếp cận này giúp ngăn ngừa các tình huống trong đó vòi phun nước tương thích về mặt vật lý với đường ống nhưng không phù hợp về mặt thủy lực cho dự án.

Phản ứng nhiệt xác định thời điểm phun nước kích hoạt

Các yếu tố nhạy cảm với nhiệt

Không giống như thiết bị chữa cháy vận hành bằng tay, vòi phun nước tự động được thiết kế để phản ứng khi bộ phận nhạy cảm với nhiệt của nó đạt đến nhiệt độ vận hành quy định. Bộ phận nhiệt có thể sử dụng bầu thủy tinh hoặc cơ cấu khác được liệt kê, tùy thuộc vào thiết kế vòi phun nước.

FUXEON® tuyên bố rằng các sản phẩm vòi phun nước chữa cháy của họ sử dụng bóng đèn thủy tinh nhạy cảm với nhiệt và được thiết kế để tự động kích hoạt khi đạt đến nhiệt độ đặt trước. Công ty cũng xác định bóng đèn thủy tinh JOB của Đức trong số các bộ phận được sử dụng trong dòng sản phẩm phun nước của mình.

Đánh giá nhiệt độ phải phù hợp với môi trường

Đánh giá nhiệt độ nên được lựa chọn theo các điều kiện môi trường xung quanh vòi phun nước. Nếu một vòi phun nước được lắp đặt gần thiết bị tạo nhiệt, lò sưởi, thiết bị chiếu sáng hoặc các nguồn nhiệt độ cao khác, người thiết kế cần tính đến các điều kiện này khi lựa chọn mức nhiệt độ thích hợp.

Việc chọn mức nhiệt độ đơn giản chỉ vì nó được sử dụng phổ biến có thể tạo ra sự lắp đặt không phù hợp. Đánh giá chính xác phải dựa trên môi trường thực tế và tiêu chuẩn phòng cháy chữa cháy hiện hành.

Tại sao vấn đề kiểm soát tắc nghẽn đối với vòi phun nước thẳng đứng

Phân phối nước yêu cầu giải phóng mặt bằng đầy đủ

Một vòi phun nước không thể cung cấp mô hình phân phối dự định nếu dầm, đường ống, ống dẫn, bộ phận kết cấu, giá chứa hoặc các chướng ngại vật khác cản trở đáng kể việc phun nước.

NFPA 13 bao gồm các yêu cầu cụ thể đối với việc định vị các vòi phun nước phun thẳng đứng và nghiêng tiêu chuẩn liên quan đến vật cản. Khoảng cách áp dụng phụ thuộc vào kích thước và vị trí của vật cản cũng như cách bố trí vòi phun nước.

Bố trí kho cần được chú ý đặc biệt

Các cơ sở lưu trữ có thể có tình trạng tắc nghẽn phức tạp hơn vì giá đỡ, hàng hóa được lưu trữ, kết cấu mái nhà, hệ thống chiếu sáng và các dịch vụ cơ khí đều có thể ảnh hưởng đến vị trí lắp đặt vòi phun nước.

Đối với những ứng dụng như vậy, việc bố trí vòi phun nước phải được phát triển cùng với việc bố trí kho chứa và phân loại mối nguy hiểm. Bản thân vòi phun nước không thể bù đắp cho việc bố trí hệ thống không phù hợp.

Các ứng dụng có thể xem xét sử dụng vòi phun nước thẳng đứng

Kho bãi và cơ sở lưu trữ

Các nhà kho thường xuyên sử dụng đường ống phun nước chữa cháy lộ thiên, khiến cấu hình thẳng đứng trở thành một lựa chọn thiết thực trong các thiết kế hệ thống phù hợp. Tuy nhiên, việc lựa chọn vòi phun nước phải tính đến chiều cao lưu trữ, phân loại hàng hóa, sắp xếp giá đỡ, kết cấu trần và các yêu cầu về thủy lực.

Công trình công nghiệp

Các nhà máy sản xuất và tòa nhà công nghiệp có thể có các khu vực rộng mở, hệ thống đường ống lộ thiên, máy móc, vật liệu dễ cháy và các cấu hình trần khác nhau. Các vòi phun nước thẳng đứng có thể được tích hợp vào các hệ thống phun nước tự động phù hợp khi đáp ứng các yêu cầu lắp đặt và ứng dụng đã liệt kê của chúng.

Khu thương mại và tiện ích

Các tòa nhà thương mại, phòng cơ khí, khu dịch vụ, bãi đậu xe và các vị trí khác có đường ống lộ thiên cũng có thể sử dụng cấu hình phun nước thẳng đứng tùy thuộc vào thiết kế phòng cháy chữa cháy hiện hành.

Ứng dụng cuối cùng phải luôn được xác định bởi kỹ sư phòng cháy chữa cháy và các yêu cầu hiện hành của địa phương thay vì chỉ định hướng phun nước.

Chất liệu và bề mặt hoàn thiện ảnh hưởng đến độ tin cậy lâu dài

Xây dựng đồng thau

Đồng thau thường được sử dụng cho thân vòi phun nước vì nó mang lại sự kết hợp giữa độ bền cơ học, khả năng gia công và khả năng chống ăn mòn phù hợp với nhiều môi trường phòng cháy chữa cháy trong nhà.

FUXEON® mô tả dòng sản phẩm vòi phun nước chữa cháy của mình được sản xuất từ ​​​​đồng thau và tuyên bố rằng lớp hoàn thiện mạ crom có ​​sẵn để chống ăn mòn và tuổi thọ lâu dài.

Điều kiện môi trường cần được xem xét

Vòi phun nước được lắp đặt trong môi trường ẩm ướt, ăn mòn, bụi bặm hoặc có tính ăn mòn hóa học có thể yêu cầu lớp hoàn thiện phù hợp hoặc kết cấu vòi phun nước chuyên dụng. Do đó, người mua nên cung cấp cho nhà cung cấp thông tin về môi trường lắp đặt trước khi chọn cấu hình cuối cùng.

Một vòi phun nước tiêu chuẩn được thiết kế cho môi trường trong nhà bình thường không được tự động coi là phù hợp với mọi ứng dụng công nghiệp hoặc ngoài trời.

Chứng nhận là yếu tố quan trọng cần cân nhắc trong hoạt động mua sắm

Tại sao phê duyệt lại quan trọng

Các bộ phận phòng cháy chữa cháy là những sản phẩm quan trọng về mặt an toàn. Nhiều dự án thương mại yêu cầu các vòi phun nước phải có phê duyệt hoặc chứng nhận cụ thể trước khi được chủ dự án, nhà tư vấn, công ty bảo hiểm hoặc cơ quan có thẩm quyền chấp nhận.

FUXEON® xác định UL và FM trong số các chứng nhận có sẵn trên dòng sản phẩm phun nước chữa cháy của mình, cùng với các chứng nhận sản phẩm và công ty khác bao gồm CCCF, ISO 9001, CE, EAC và LPCB. Cần xác minh sự phê duyệt chính xác đối với mẫu vòi phun nước cụ thể đang được mua.

Đừng coi các chứng chỉ là có thể thay thế cho nhau

Đối với mua sắm quốc tế, điều quan trọng là phải xác nhận chính xác số model, phạm vi phê duyệt, hệ số K danh nghĩa, mức nhiệt độ, định hướng và danh sách áp dụng. Chứng nhận dành cho một mẫu vòi phun nước không nhất thiết có nghĩa là mọi mẫu vòi phun trong dòng sản phẩm của nhà sản xuất đều được phê duyệt như nhau.

Những gì người mua nên xác nhận trước khi đặt hàng

Cung cấp thông tin ứng dụng hoàn chỉnh

Khi yêu cầu báo giá, người mua chuyên nghiệp nên cung cấp ứng dụng dự kiến, loại tòa nhà, phân loại nguy hiểm nếu có, yêu cầu kết nối đường ống, yêu cầu hệ số K, xếp hạng nhiệt độ, chứng nhận bắt buộc, số lượng và thị trường đích.

Thông tin này cho phép nhà cung cấp đề xuất một mô hình dựa trên yêu cầu thực tế của dự án thay vì chỉ khớp với tên sản phẩm chung chung.

Xác nhận tài liệu kỹ thuật trước khi giao hàng

Đối với các dự án lớn, người mua nên yêu cầu bảng dữ liệu liên quan, hướng dẫn lắp đặt, thông tin phê duyệt, bản vẽ kích thước và nhận dạng sản phẩm trước khi hoàn tất quá trình mua sắm.

Tài liệu đặc biệt quan trọng khi vòi phun nước được nộp cho nhà tư vấn, cơ quan cứu hỏa, công ty bảo hiểm hoặc quy trình phê duyệt dự án.

Bảo vệ vòi phun nước trong quá trình lưu trữ và lắp đặt

Đầu phun nước phải được bảo vệ khỏi hư hỏng cơ học trong quá trình vận chuyển, bảo quản và lắp đặt. Bộ phận nhạy cảm với nhiệt là một bộ phận quan trọng nên việc xử lý không đúng cách có thể ảnh hưởng đến hiệu suất của vòi phun nước.

Việc lắp đặt phải tuân theo hướng dẫn của nhà sản xuất và tiêu chuẩn phòng cháy chữa cháy hiện hành. NFPA 13 đặc biệt yêu cầu các vòi phun nước thẳng đứng và nghiêng tiêu chuẩn phải được lựa chọn, định vị và đặt khoảng cách theo các yêu cầu lắp đặt hiện hành.

Phương pháp sản xuất vòi phun nước chữa cháy của FUXEON®

FUXEON®là nhà sản xuất thiết bị phòng cháy chữa cháy có trụ sở tại Nam An, Phúc Kiến, Trung Quốc. Công ty tuyên bố rằng họ vận hành các cơ sở sản xuất có diện tích hơn 20.000 mét vuông và sản xuất các sản phẩm phòng cháy chữa cháy bao gồm van báo động, vòi phun nước chữa cháy, vòi chữa cháy, vòi chữa cháy và cuộn vòi.

Dòng sản phẩm phun nước của nó bao gồm các cấu hình thẳng đứng, nghiêng, tường bên và ẩn, với các tùy chọn tốc độ dòng chảy khác nhau dành cho các yêu cầu lắp đặt khác nhau. FUXEON® cũng tuyên bố rằng các sản phẩm phun nước thành phẩm phải trải qua quá trình kiểm tra áp suất trước khi xuất xưởng.

Đối với các nhà phân phối quốc tế và nhà thầu phòng cháy chữa cháy, danh mục sản phẩm rộng hơn này có thể hữu ích vì hệ thống phun nước thường yêu cầu nhiều loại thành phần trong cùng một dự án. Tuy nhiên, mỗi mô hình phun nước vẫn cần được đánh giá theo các yêu cầu phê duyệt và thiết kế dự án cụ thể.

Phòng cháy chữa cháy đáng tin cậy bắt đầu bằng việc kết hợp hệ thống chính xác

Đầu phun nước thẳng đứng là một bộ phận nhỏ nhưng hiệu suất của nó có mối liên hệ chặt chẽ với thiết kế thủy lực, định hướng lắp đặt, phản ứng nhiệt, khoảng cách, kiểm soát vật cản và chứng nhận. Việc chọn một vòi phun nước chỉ dựa trên kích thước hoặc giá mua có thể tạo ra những rủi ro không đáng có trong quá trình phê duyệt và lắp đặt hệ thống.

Đối với người mua chuyên nghiệp, cách tiếp cận mua sắm tốt hơn là bắt đầu với yêu cầu bảo vệ và sau đó kết hợp hệ số K, mức nhiệt độ, loại phản hồi, kết nối, vật liệu, lớp hoàn thiện và chứng nhận của hệ thống với hệ thống.

Với một loạt các cấu hình phun nước, chứng nhận quốc tế, tùy chọn kết cấu đồng thau và thử nghiệm áp suất tại nhà máy,FUXEON®cung cấp giải pháp phun nước thẳng đứng cho các nhà thầu, nhà phân phối và dự án phòng cháy chữa cháy đang tìm kiếm các linh kiện đáng tin cậy cho hệ thống phun nước tự động. Mô hình cuối cùng phải luôn được lựa chọn và lắp đặt theo tiêu chuẩn phòng cháy hiện hành, thiết kế đã được phê duyệt và tài liệu kỹ thuật của nhà sản xuất.
