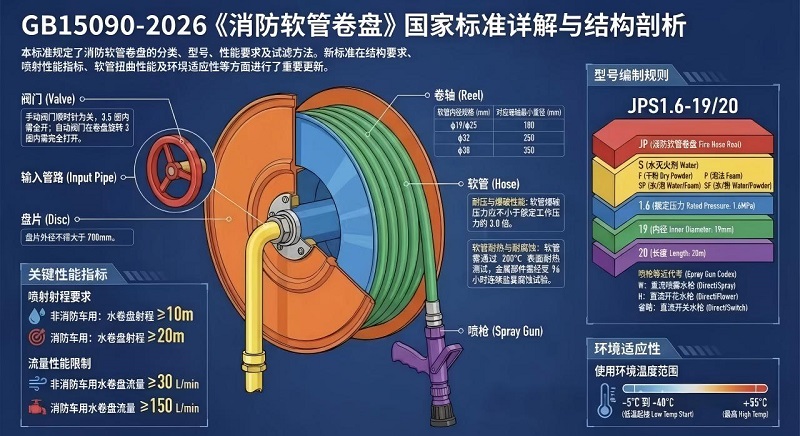

Tiêu chuẩn mới GB15090-2026 cho "Cuộn vòi chữa cháy"

1. Chất lượng ngoại hình

(1) Bề mặt của sách hướng dẫnvòi chữa cháycuộn nên được xử lý để chống ăn mòn. Lớp sơn phải đồng đều và không có vết xước. Các mối hàn phải mịn và đều, mối hàn chắc chắn, không có khuyết điểm,…

2. Yêu cầu về kết cấu

(1) Cuộn vòi chữa cháy kiểu xoay phải gồm hai đĩa, có đường kính đĩa không quá 700 mm. 3/4"vòi chữa cháycuộn có đường kính trong ϕ19,1" Cuộn vòi chữa cháy có đường kính trong ϕ25 và đường kính ống ống không được nhỏ hơn 180 mm. Đối với ống vòi có đường kính trong ϕ32, đường kính ống ống không được nhỏ hơn 250 mm. Đối với ống ống có đường kính trong ϕ38, đường kính ống không được nhỏ hơn 350 mm.

(2) Van bi phải tuân theo quy định của GB/T13927. Hướng mở và đóng của van bi bằng đồng phải được đánh dấu rõ ràng. Hướng theo chiều kim đồng hồ được đóng lại. Nếu sử dụng van cổng hoặc van chặn, nó phải được mở hoàn toàn trong vòng ba vòng rưỡi của tay quay. Khi sử dụng van nạp tự động, hướng đóng mở phải được đánh dấu rõ ràng. Van đầu vào tự động phải được mở hoàn toàn trong vòng ba vòng của cuộn vòi chữa cháy kiểu xoay bằng tay.

(3) Mối nối giữa ống vòi và cuộn dây phải đảm bảo rằng đường ống gần chỗ nối không bị xẹp khi quấn.

3. Không được có rò rỉ ở bất kỳ bộ phận nào của cuộn ống hoặc bất kỳ kết nối nào, đồng thời ống và cuộn ống không được có biến dạng đáng kể.

4. Mômen khởi động để quay cuộn ống PVC không được vượt quá 20 N·m.

5. Vòi phun chữa cháy bằng đồng thau phải có công tắc; chức năng chuyển đổi "bật" và "tắt" phải được hoàn thành chỉ bằng một hành động.

6. Bề mặt ống phải nhẵn, không bị hư hỏng, trầy xước hoặc phồng cục bộ. Việc in ấn phải rõ ràng và đầy đủ, bao gồm áp suất làm việc của cuộn vòi chữa cháy, đường kính bên trong và tên hoặc nhãn hiệu của nhà sản xuất.

7. Phương pháp sử dụng đúng và yêu cầu kiểm tra định kỳ phải được thể hiện rõ ràng bằng văn bản và đồ họa ở vị trí dễ nhìn thấy.


8. Yêu cầu cài đặt

a) Nếu đặt cuộn vòi chữa cháy không phải của xe chữa cháy trong tủ lấy nước chữa cháy thì phải đảm bảo đủ không gian để ống vòi có thể được kéo ra tự do theo bất kỳ hướng nào sau khi lắp đặt.vòi chữa cháytủ cuộn được mở. Tủ cuộn ống mềm 2 cửa sử dụng trong môi trường ẩm ướt cần có biện pháp chống ẩm và thông gió.

b) Nếu sử dụng van cổng trong tủ cuộn ống bằng thép không gỉ thì phải chừa đủ không gian xung quanh tay quay để đảm bảo mở được.
