Van kiểm tra im lặng

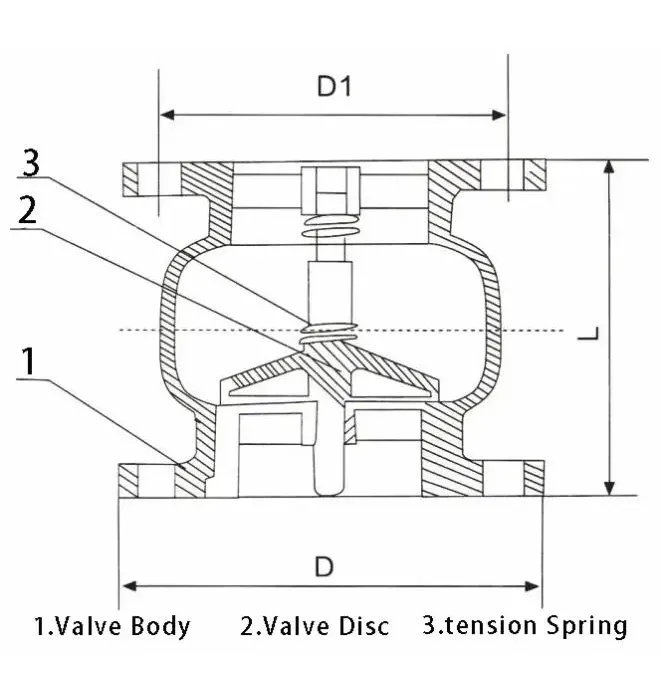

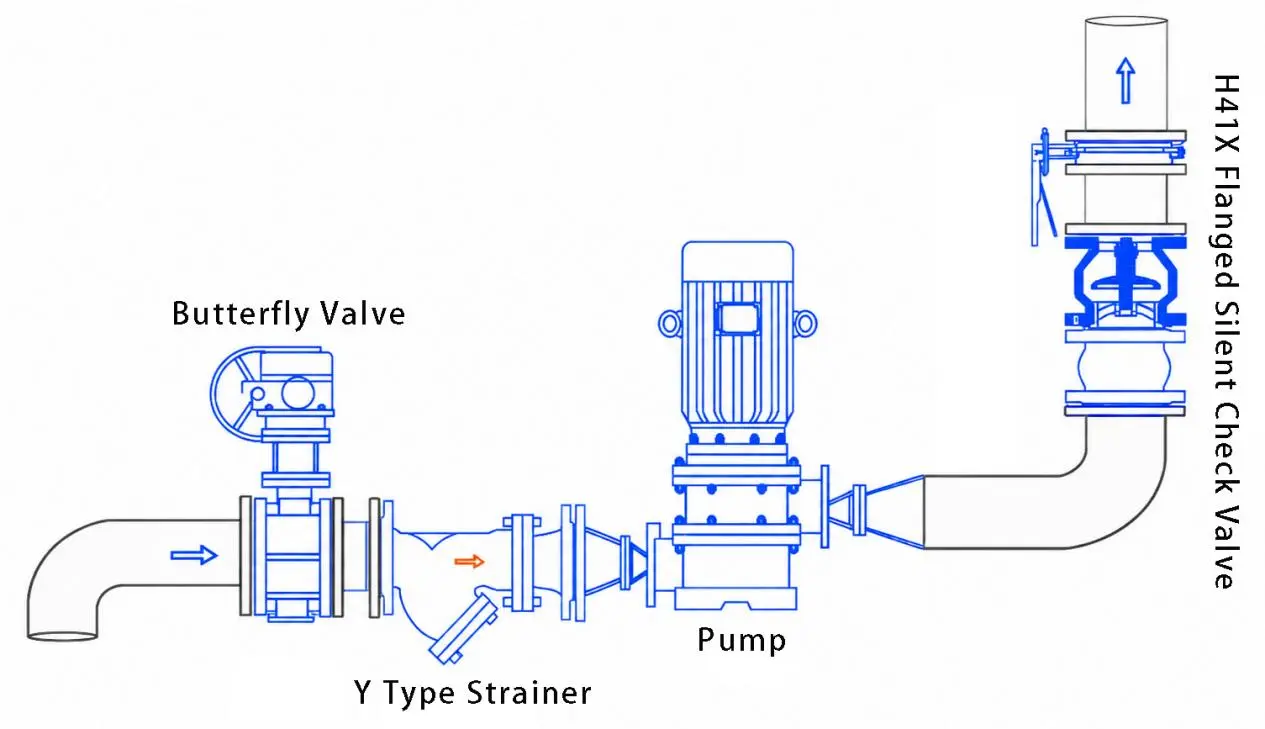

Van kiểm tra im lặng FUXEON®, còn được gọi là van một chiều, thuộc loại van kiểm tra kiểu nâng. Sản phẩm sử dụng cấu trúc tối ưu hóa kiểu nâng đặt lại bằng lò xo, chủ yếu bao gồm thân van, đĩa van, thân van, lò xo và các bộ phận cốt lõi khác. Nó được lắp đặt thông thường trên đường ống đầu ra của máy bơm và phù hợp với hệ thống nước và đường ống phụ trợ nơi áp suất vượt quá ngưỡng hệ thống. Sản phẩm này khắc phục được những khuyết điểm của van một chiều truyền thống như độ ồn cao và tác động của búa nước. Thông qua thiết kế đóng hành trình ngắn, nó đạt được khả năng đóng mở êm ái, không gây sốc và vận hành êm ái, giải quyết hoàn toàn các vấn đề vận hành thường gặp như chảy ngược đường ống và đảo chiều thiết bị.

Thông số kỹ thuật:

van một chiều im lặng là van một chiều kiểu nâng, trong đó ổ trục trung tâm di chuyển lên xuống nên chúng chủ yếu được lắp đặt theo chiều dọc. Đối với lõi van dẫn hướng kép, cũng có thể lắp đặt theo chiều ngang. Tuy nhiên, đối với các van có đường kính lớn, trọng lượng của đĩa van có thể gây mòn một bên ống dẫn hướng, ảnh hưởng nghiêm trọng đến hiệu quả bịt kín. Do đó, nên lắp đặt theo chiều dọc cho các van có đường kính lớn.

Nguyên lý làm việc của van kiểm tra yên tĩnh là gì?

Van kiểm tra im lặng FUXEON® hoạt động hoàn toàn tự động dựa trên áp suất trung bình và cấu trúc thiết lập lại cơ học, không yêu cầu vận hành thủ công. Khi môi trường chảy về phía trước, áp suất chất lỏng sẽ mở đĩa van, cho phép nước chảy bình thường trong đường ống. Khi máy bơm dừng hoặc môi trường có xu hướng chảy ngược, đĩa van nhanh chóng đóng lại dưới tác động kết hợp của trọng lực của chính nó, lực hồi xuân và áp suất trung bình ngược, chặn hoàn toàn kênh dòng chảy ngược của môi trường. Điều này bảo vệ máy bơm và động cơ khỏi hư hỏng do quay ngược và cũng cho phép giảm áp suất an toàn cho thùng chứa đường ống, đảm bảo hoạt động ổn định của toàn bộ hệ thống chất lỏng.

Tính năng cốt lõi của sản phẩm:

1. Hoạt động yên tĩnh, loại bỏ búa nước

Sản phẩm áp dụng thiết kế hành trình đóng ngắn, dẫn đến tốc độ dòng chảy ngược trung bình cực thấp tại thời điểm đóng. Quá trình hồi xuân diễn ra suôn sẻ và không có tác động cơ học. Nó ngăn chặn và loại bỏ hiệu quả tác động của búa nước và tiếng ồn rung trong đường ống, đảm bảo vận hành trơn tru và yên tĩnh, đáp ứng yêu cầu vận hành ít tiếng ồn của đường ống công nghiệp và xây dựng tiêu chuẩn cao.

2. Niêm phong ổn định, bền bỉ

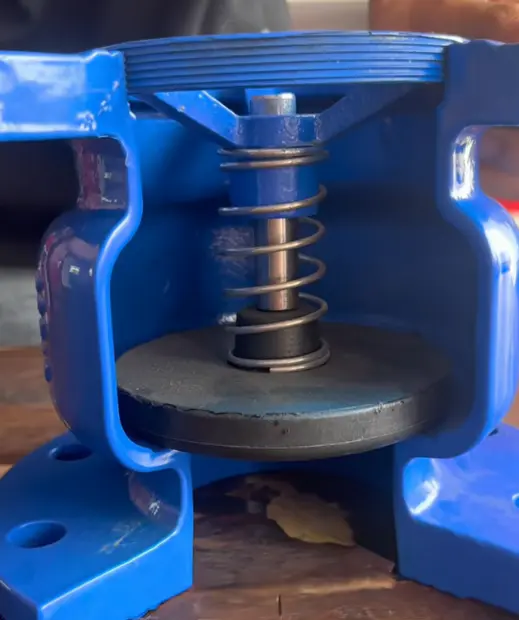

Đĩa van sử dụng cấu trúc đệm kín bằng cao su mềm, với vòng đệm kín được gắn hoàn toàn bên trong thân van, giúp giảm đáng kể tình trạng mất phốt do xói mòn trung bình lâu dài. Một ống bôi trơn phi kim loại được cung cấp giữa trục dẫn hướng và khung dẫn hướng, giúp cho việc đóng và mở đĩa van mượt mà và linh hoạt hơn, loại bỏ các lỗi kẹt và kẹt, đồng thời cải thiện đáng kể độ ổn định và tuổi thọ của sản phẩm.

3. Cấu trúc nhỏ gọn và cài đặt linh hoạt

Cấu trúc tích hợp của sản phẩm nhỏ gọn và chiếm ít không gian, tạo điều kiện thuận lợi cho việc lắp ráp đường ống và bảo trì sau này. Lõi van sử dụng cấu trúc chuyển động nâng lên xuống, hỗ trợ lắp đặt theo chiều dọc theo tiêu chuẩn; Các mẫu lõi van dẫn hướng kép có đường kính nhỏ và trung bình có thể hỗ trợ lắp đặt theo chiều ngang. Đối với các van có đường kính lớn (DN200-DN300), nên lắp đặt theo chiều dọc để tránh hao mòn một bên của ống dẫn hướng do trọng lượng riêng của đĩa van, đảm bảo hiệu suất bịt kín lâu dài.

4. Khả năng thích ứng rộng và tính linh hoạt mạnh mẽ

Nói chung thích hợp cho mạng lưới cấp thoát nước của tòa nhà cao tầng, cấp nước đô thị và cửa hàng bơm. Với những điều chỉnh cấu trúc đơn giản, nó có thể được sử dụng như một van chân hút, thích ứng với các điều kiện đường ống khác nhau và đáp ứng nhu cầu kiểm soát chất lỏng một chiều trong nhiều tình huống trong các ứng dụng dân dụng và công nghiệp.

Trường hợp ứng dụng kỹ thuật thực tế

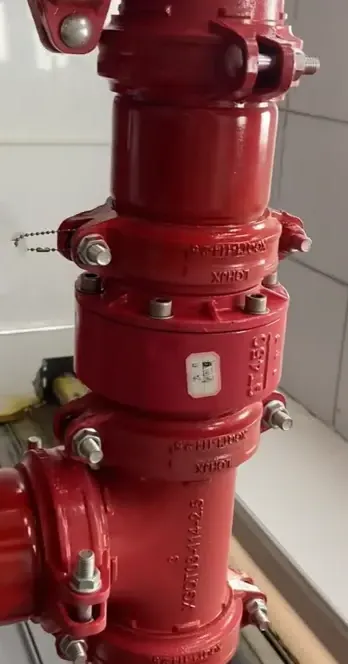

Vào năm 2025, một dự án cải tạo cấp thoát nước dân dụng cao tầng ở Đông Trung Quốc đã chọn một lô van một chiều FUXEON® DN150 loại im lặng, được lắp đặt đồng đều ở đầu ra của máy bơm cấp nước tập trung của cộng đồng. Trước khi nâng cấp, các van một chiều xoay truyền thống hiện có đã tạo ra tiếng ồn mạnh của búa nước và đường ống khi máy bơm nước khởi động và dừng, ảnh hưởng đến môi trường sống của cư dân. Hơn nữa, thiết bị thường xuyên bị hỏng hóc, dẫn đến chi phí bảo trì cao.

Sau khi thay thế các van bằng van một chiều im lặng FUXEON®, cấu trúc đóng im lặng hành trình ngắn của sản phẩm đã giải quyết hoàn toàn vấn đề búa nước và tiếng ồn. Tiếng ồn vận hành đường ống đã giảm xuống dưới 55 decibel, đáp ứng tiêu chuẩn giảm tiếng ồn khu dân cư. Cấu trúc đệm mềm loại bỏ hoàn toàn dòng chảy ngược và biến động áp suất đường ống. Thiết bị đã hoạt động ổn định hơn 12 tháng, không xảy ra hư hỏng gioăng hoặc kẹt van. Tỷ lệ hỏng hóc máy bơm nước đã giảm 90%, tiết kiệm hơn 30.000 nhân dân tệ chi phí bảo trì đường ống hàng năm. Điều này thể hiện đầy đủ tính ổn định, giảm tiếng ồn và lợi thế tiết kiệm năng lượng của sản phẩm FUXEON® trong các tình huống cấp nước sinh hoạt.

Câu hỏi thường gặp

Câu hỏi 1: Làm thế nào để bảo trì và bảo dưỡng van một chiều im lặng FUXEON® hàng ngày?

Để đảm bảo hoạt động ổn định lâu dài, nên bôi dầu chống gỉ vào kênh dòng van và bề mặt bịt kín ba tháng một lần để cách ly bụi và vết nước, đồng thời ngăn ngừa rỉ sét và tích tụ cặn. Trong khi đó, đĩa van và cấu trúc lò xo được kiểm tra hàng quý để kiểm tra các vấn đề mài mòn, lão hóa và kẹt. Các tạp chất trong đường ống được làm sạch thường xuyên để đảm bảo đóng mở van linh hoạt và bịt kín đáng tin cậy.

Câu hỏi 2: Việc lắp đặt van ngang và van dọc phù hợp trong trường hợp nào?

Phương pháp lắp đặt tối ưu cho van kiểm tra im lặng FUXEON® là lắp đặt theo chiều dọc, mang lại độ ổn định vận hành tốt nhất. Sản phẩm lõi van dẫn hướng kép đường kính nhỏ (DN40-DN150) phù hợp với các tình huống có không gian dọc hạn chế và hỗ trợ lắp đặt theo chiều ngang. Không được lắp đặt các van có đường kính lớn (DN200-DN300) theo chiều ngang để tránh làm mòn ống dẫn hướng do trọng lượng của chính đĩa van, dẫn đến hỏng gioăng và tuổi thọ bị rút ngắn; cài đặt dọc là bắt buộc.

Câu 3: Những hạn chế về điều kiện hoạt động của sản phẩm là gì?

Sản phẩm này chỉ phù hợp với môi trường gốc nước, có nhiệt độ hoạt động tối đa là 80oC. Nó phù hợp cho hệ thống cấp thoát nước thông thường và hệ thống nước tuần hoàn công nghiệp, hỗ trợ các điều kiện áp suất danh nghĩa là 1,0Mpa và 1,6Mpa. Áp suất đường ống thực tế không được vượt quá thông số định mức. Nó có thể được sử dụng trong các hệ thống phụ trợ để chống quá áp tạm thời cho đường ống, nhưng không phù hợp với các môi trường có nhiệt độ cao, có tính ăn mòn cao như dầu, khí đốt hoặc ăn mòn hóa học để tránh làm hỏng cấu trúc gioăng cao su.
