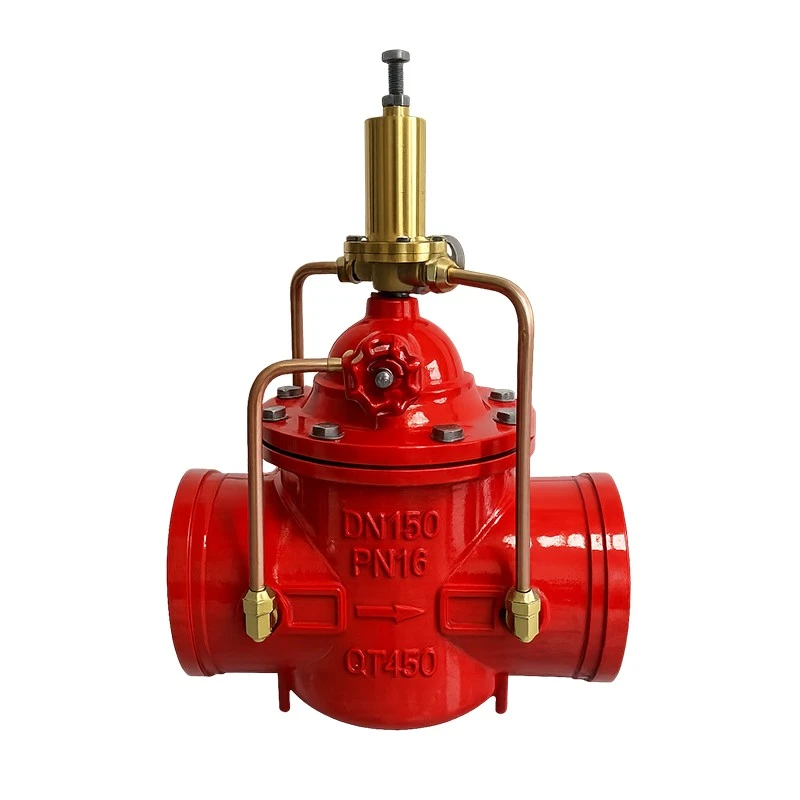

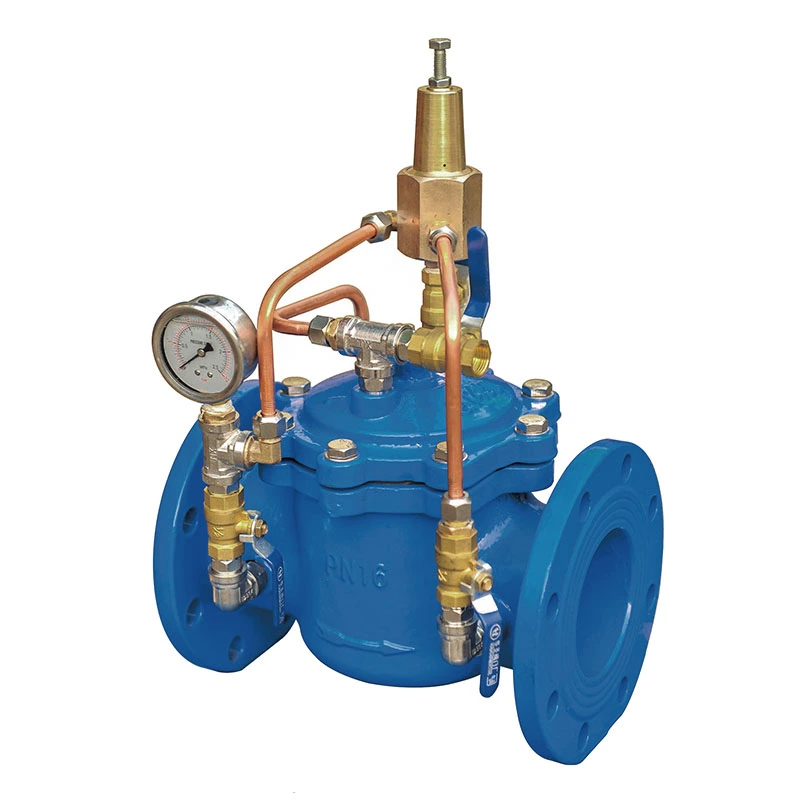

Van giảm áp giữ của FUXEON® được đặc trưng bởi tính linh hoạt và dễ bảo trì. Là một van giảm áp, nó cảm nhận được những thay đổi về áp suất hệ thống; nếu áp suất vượt quá giá trị an toàn đã đặt, van sẽ tự động mở ra, nhanh chóng giải phóng môi trường dư thừa để giảm áp suất, ngăn chặn đường ống và thiết bị bị đứt hoặc hư hỏng do quá áp. Là một van duy trì áp suất, nó duy trì áp suất cấp nước thượng nguồn trên giá trị cài đặt, đảm bảo ổn định cấp nước và đáp ứng nhu cầu nước trong các điều kiện vận hành cụ thể. Nó được sử dụng rộng rãi trong các cửa hàng bơm cứu hỏa, hệ thống cấp nước tòa nhà cao tầng và các dự án cấp nước quy mô lớn, đóng vai trò quan trọng trong việc loại bỏ búa nước và bảo vệ an toàn hệ thống.

Thành phần cấu trúc:

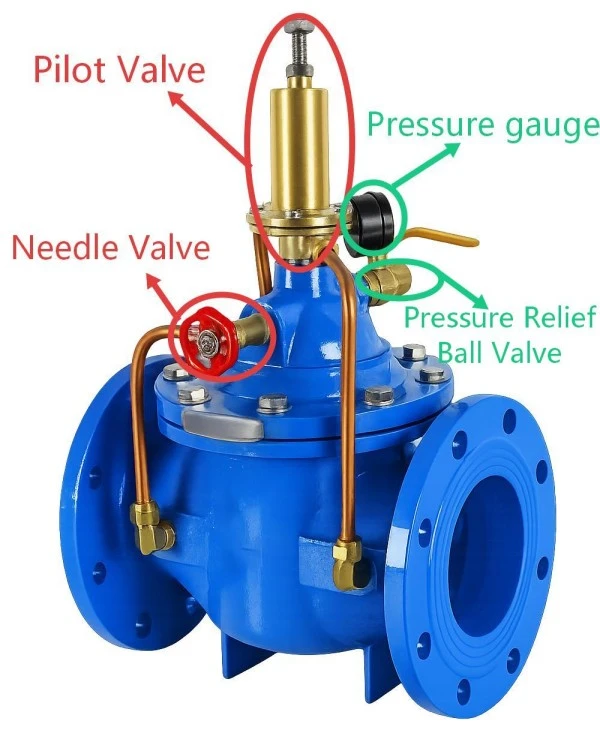

Trong van prv, van chính là bộ phận chính của van, có nhiệm vụ cắt hoặc dẫn chất lỏng. Van chính được trang bị buồng điều khiển, đây là khu vực quan trọng để điều khiển hoạt động của van. Van thí điểm được sử dụng để cảm nhận áp suất hệ thống và điều khiển hoạt động của van chính. Nó thường chứa lò xo và các bộ phận đàn hồi (chẳng hạn như màng ngăn hoặc pít-tông) và bằng cách điều chỉnh lực siết trước của lò xo, có thể đặt ngưỡng áp suất tác động của van chính. Van kim được lắp đặt trong đường ống điều khiển, dùng để tinh chỉnh tốc độ dòng chảy của đường ống điều khiển, từ đó điều chỉnh đặc tính đóng mở và tốc độ đóng của van. Van bi được sử dụng để chuyển đổi chế độ vận hành của van (giảm áp hoặc giữ áp) và cắt mạch điều khiển trong quá trình bảo trì định kỳ. Ngoài ra, các bộ lọc thu nhỏ thường được lắp đặt ở đầu vào của đường ống điều khiển để ngăn tạp chất trong đường ống đi vào buồng điều khiển, tránh tắc nghẽn màng ngăn hoặc piston và đảm bảo độ tin cậy khi vận hành van.

Nguyên tắc làm việc:

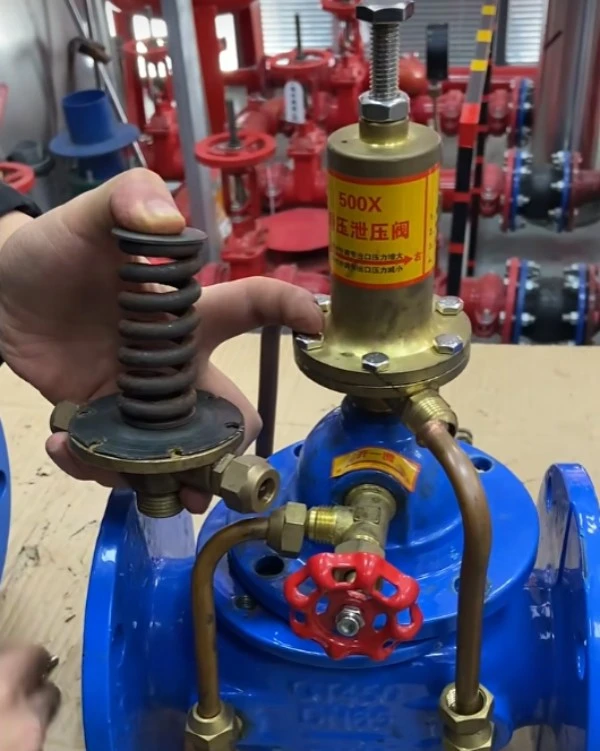

Van xả áp trước tiên yêu cầu cài đặt áp suất mở của van chính. Nới lỏng đai ốc khóa của van điều khiển và xoay vít điều chỉnh van điều khiển theo chiều kim đồng hồ. Điều này nén lò xo điều chỉnh, tác dụng một lực hướng xuống lớn hơn vào lõi van thí điểm, do đó làm tăng áp suất mở của van chính. Xoay vít điều chỉnh ngược chiều kim đồng hồ sẽ làm giảm áp suất lò xo, giảm lực lên lõi van thí điểm và do đó làm giảm áp suất mở của van chính. Theo dõi áp suất đường ống ngược dòng bằng đồng hồ đo áp suất. Khi đạt được giá trị cài đặt mong muốn, hãy siết chặt đai ốc khóa.

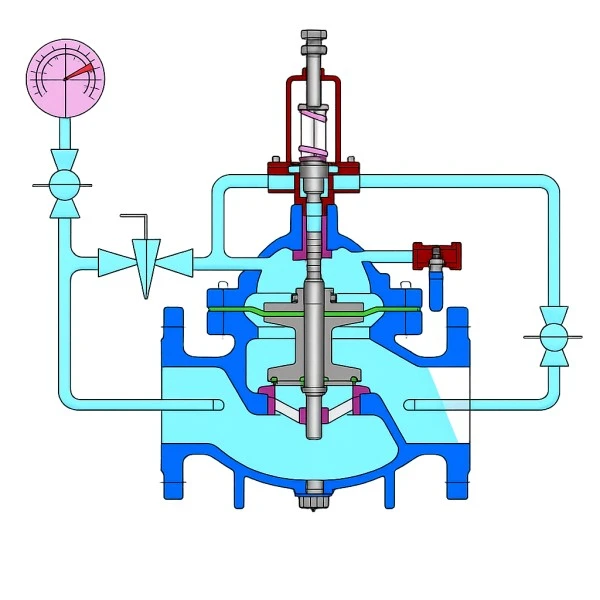

Khi áp suất ngược dòng tăng lên, áp suất ở khoang dưới của màng van thí điểm tăng đồng bộ. Khi áp suất vượt quá giá trị cài đặt, màng đẩy lõi van thí điểm lên trên, mở van thí điểm và xả nước từ khoang trên của màng van chính. Do chênh lệch áp suất giữa khoang trên và khoang dưới của màng ngăn van chính, lõi van chính mở ra và bắt đầu xả nước, làm giảm áp suất đường ống.

Khi áp suất đường ống giảm, áp suất ở khoang dưới của màng ngăn van thí điểm cũng giảm. Khi áp suất giảm xuống dưới giá trị cài đặt, lõi van điều khiển sẽ đóng lại dưới tác động của lò xo điều chỉnh. Lúc này, áp suất ở khoang trên của màng ngăn van chính dần được phục hồi. Do diện tích hiệu dụng của màng ngăn van chính lớn hơn diện tích chịu áp của lõi van chính nên lõi van chính đóng lại dưới sự chênh lệch áp suất giữa khoang trên và buồng dưới của màng ngăn, dừng xả nước và do đó duy trì áp suất đường ống trong phạm vi cài đặt.

Thông số kỹ thuật

Lĩnh vực ứng dụng

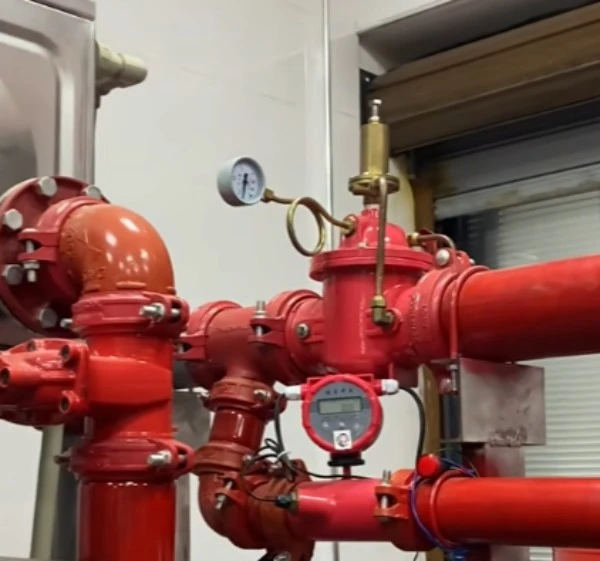

Do đặc điểm chức năng độc đáo, van xả áp suất được sử dụng rộng rãi trong các hệ thống cấp nước khác nhau cần kiểm soát áp suất. Trong hệ thống phòng cháy chữa cháy, chúng thường được lắp đặt trên đường ống thoát của máy bơm chữa cháy, chủ yếu để ngăn máy bơm quá nóng do quá áp trong quá trình vận hành dòng chảy thấp và để tránh hư hỏng thiết bị do quá áp trong mạng lưới đường ống. Trong hệ thống cấp nước của các tòa nhà cao tầng, chúng được sử dụng để bảo vệ các đường ống và thiết bị trên tầng thượng khỏi bị hư hỏng do biến động áp lực cấp nước. Hơn nữa, trong các dự án cấp nước đô thị và hệ thống công nghiệp (như công nghiệp dầu khí và hóa chất), van giảm áp cũng thường được sử dụng để loại bỏ tác động búa nước và bảo vệ hoạt động an toàn của van và đường ống.

Lắp đặt và bảo trì

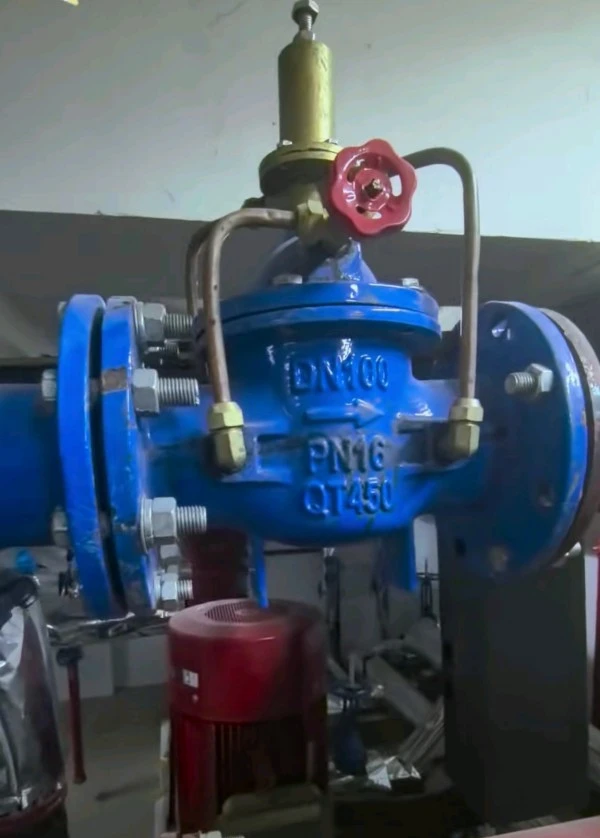

Khi lắp đặt van cấp nước, điều quan trọng là phải chú ý đến hướng dòng chảy của môi trường. Đảm bảo rằng mũi tên hướng dòng nước trên thân van thẳng hàng với hướng dòng chảy của môi trường trong đường ống. Về vị trí lắp đặt, thường nên lắp đặt theo chiều dọc với nắp van hướng lên trên để dễ dàng quan sát, bảo trì và thoát nước hàng ngày. Đối với các van có đường kính danh nghĩa lớn hơn (chẳng hạn như DN200 trở lên), thường nên lắp đặt theo chiều ngang. Để bảo vệ các bộ phận chính xác bên trong của van, một bộ lọc phải được lắp đặt phía trước van để ngăn tạp chất xâm nhập vào buồng điều khiển và gây kẹt hoặc hư hỏng van. Hơn nữa, nên lắp đặt một đường ống nhánh và van trên đường ống chính để cho phép cung cấp nước không bị gián đoạn trong quá trình bảo trì hoặc sửa chữa van.

BẢO TRÌ

Việc cài đặt áp suất của van cấp nước thường đạt được bằng cách điều chỉnh vít điều chỉnh trên van điều khiển. Xoay theo chiều kim đồng hồ sẽ tăng áp suất vận hành và xoay ngược chiều kim đồng hồ sẽ giảm áp suất vận hành. Trong quá trình sử dụng, bộ lọc cần được kiểm tra thường xuyên xem có bị tắc nghẽn không; nên vệ sinh màn lọc 3 tháng một lần để đảm bảo mạch điều khiển không bị cản trở. Hệ thống thoát nước nên được kiểm tra sáu tháng một lần trong quá trình vận hành. Nếu phát hiện rò rỉ van hoặc hoạt động bất thường, các vòng đệm hoặc màng ngăn phải được sửa chữa kịp thời. Ngoài ra, các van cổng trước và sau van cần được kiểm tra thường xuyên để đảm bảo chúng ở trạng thái mở, đảm bảo van hoạt động bình thường.
