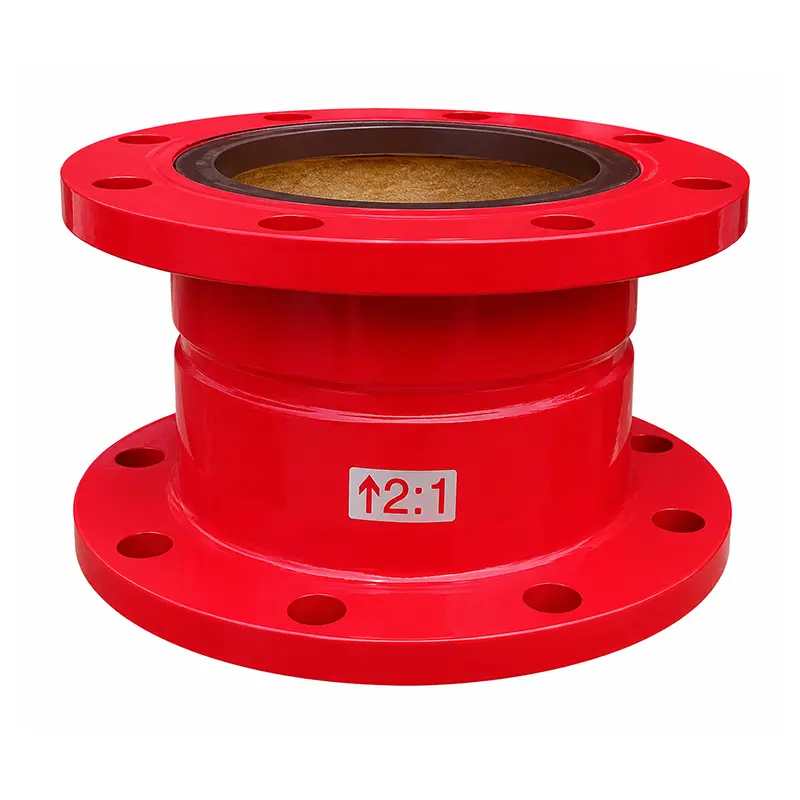

Van giảm áp tỷ lệ

Van giảm áp suất tỷ lệ FUXEON® được thiết kế để giảm áp suất nước bằng cách sử dụng sự chênh lệch giữa các vùng áp suất hiệu dụng ở cả hai đầu của piston bên trong. Là một loại van giảm áp, nó tạo ra mối quan hệ tỷ lệ cố định giữa áp suất đầu vào và đầu ra, phù hợp với ngành luyện kim, dầu khí, hệ thống thủy lực, đơn vị kiểm tra áp lực nước, cấp nước sinh hoạt và hệ thống cấp nước tòa nhà cao tầng.

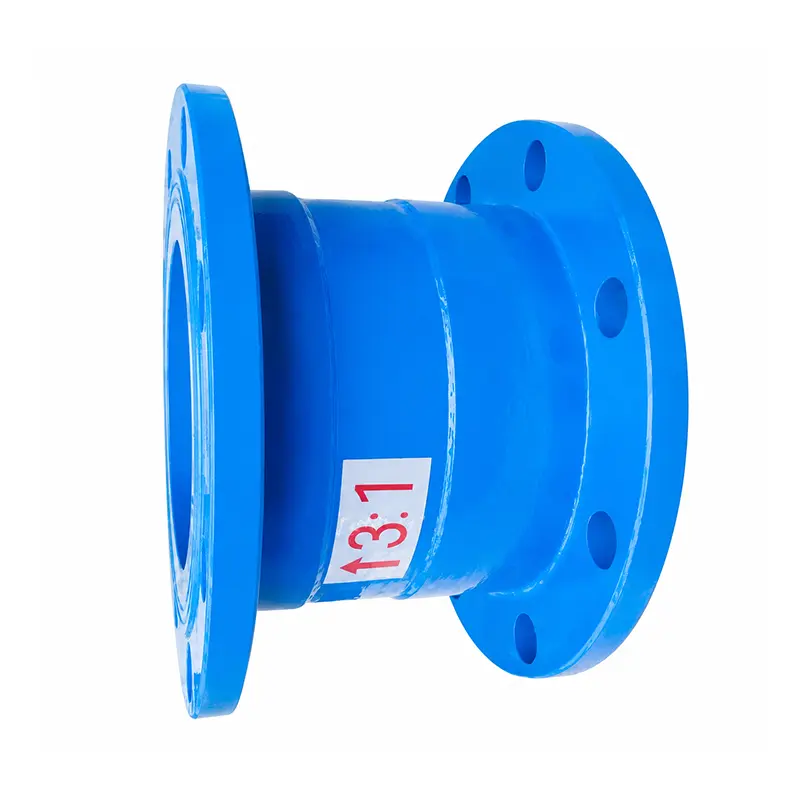

Các tỷ lệ giảm áp suất hiện có bao gồm 2:1, 3:1, 4:1, 3:2 và 5:2. Van có thể giảm cả áp suất động và áp suất tĩnh và phù hợp với các hệ thống đường ống dẫn nước yêu cầu kiểm soát áp suất tỷ lệ.

Nguyên tắc làm việc

Cân bằng áp suất

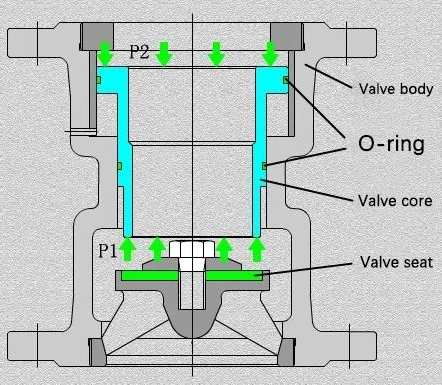

Van giảm áp tỷ lệ hoạt động theo sự cân bằng lực giữa các vùng piston có hiệu quả khác nhau. Mối quan hệ có thể được biểu diễn dưới dạng P1 × S1 = P2 × S2, trong đó P1 và P2 biểu thị áp suất đầu vào và đầu ra, trong khi S1 và S2 biểu thị vùng áp suất hiệu dụng ở cả hai đầu của piston.

Bởi vì hai vùng hiệu dụng khác nhau nên áp suất đầu vào và đầu ra duy trì mối quan hệ tỷ lệ đã xác định trước. Áp suất đầu ra thay đổi theo áp suất đầu vào thay vì duy trì hoàn toàn không đổi.

Thiết kế tỷ lệ

Tỷ lệ giảm áp suất được xác định bởi lõi van bên trong và ống lót xi lanh phù hợp. Kích thước thành phần khác nhau tạo ra các vùng áp suất hiệu quả khác nhau, cho phép van đạt được các tỷ lệ như 2:1, 3:1, 4:1, 3:2 và 5:2.

Tỷ lệ này là một tham số thiết kế kết cấu và không thể điều chỉnh liên tục trong quá trình vận hành. Tỷ lệ áp suất khác nhau yêu cầu cấu hình lõi van và ống lót xi lanh tương ứng. Nguyên lý hoạt động này làm cho van giảm áp tỷ lệ phù hợp với các hệ thống yêu cầu mối quan hệ áp suất cố định giữa các phần khác nhau của đường ống.

So sánh sản phẩm

Các loại van

Các thiết kế van giảm áp khác nhau phù hợp với các yêu cầu hệ thống khác nhau. Sự so sánh sau đây có thể giúp người mua lựa chọn phương pháp kiểm soát áp suất phù hợp.

Van phù hợp khi hệ thống yêu cầu giảm áp suất theo tỷ lệ được xác định trước thay vì duy trì áp suất hạ lưu hoàn toàn không đổi.

Dữ liệu kỹ thuật

Thông số chính

Đường kính danh nghĩa phải được chọn theo kích thước đường ống, tốc độ dòng chảy, áp suất đầu vào, tỷ lệ giảm áp suất và điều kiện vận hành tổng thể.

Hiệu suất

Hiệu suất thủy lực của Van giảm áp tỷ lệ bị ảnh hưởng bởi đường kính danh nghĩa, áp suất đầu vào, tỷ lệ áp suất, tốc độ dòng chảy và sức cản đường ống. Khi lưu lượng tăng lên, tổn thất áp suất qua van và đường ống cũng có thể thay đổi.

Để lựa chọn kỹ thuật chính xác, đường kính danh nghĩa, tốc độ dòng chảy vận hành, phạm vi áp suất đầu vào và áp suất đầu ra cần thiết phải được xem xét cùng nhau. Dữ liệu hiệu suất áp suất dòng chảy phải dựa trên kích thước van đã chọn và các điều kiện thử nghiệm thực tế.

Ứng dụng

Van phù hợp cho luyện kim, hệ thống liên quan đến dầu khí, hệ thống thủy lực, thiết bị kiểm tra áp lực nước, hệ thống cấp nước sinh hoạt và các tòa nhà cao tầng.

Nó có thể được sử dụng trong các ứng dụng phân vùng áp suất trong đó áp suất hạ lưu cần duy trì mối quan hệ tỷ lệ với áp suất thượng lưu.

Kiểm soát chất lượng

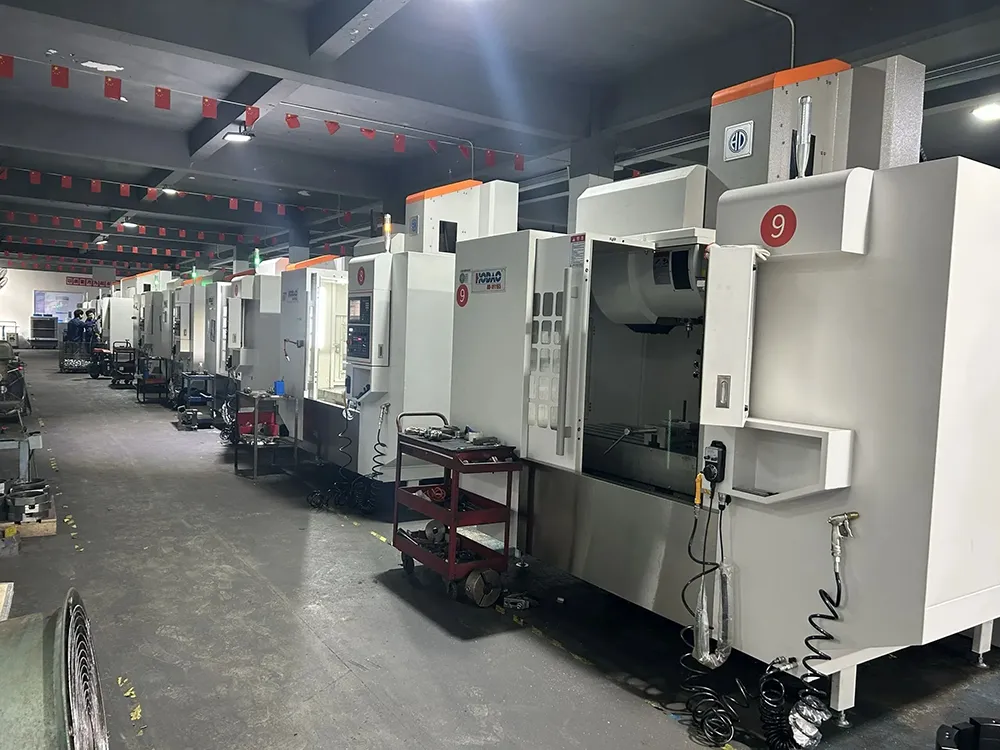

FUXEON® có nhiều cơ sở gia công và sản xuất và có thể sản xuất hàng nghìn van giảm áp mỗi tháng.

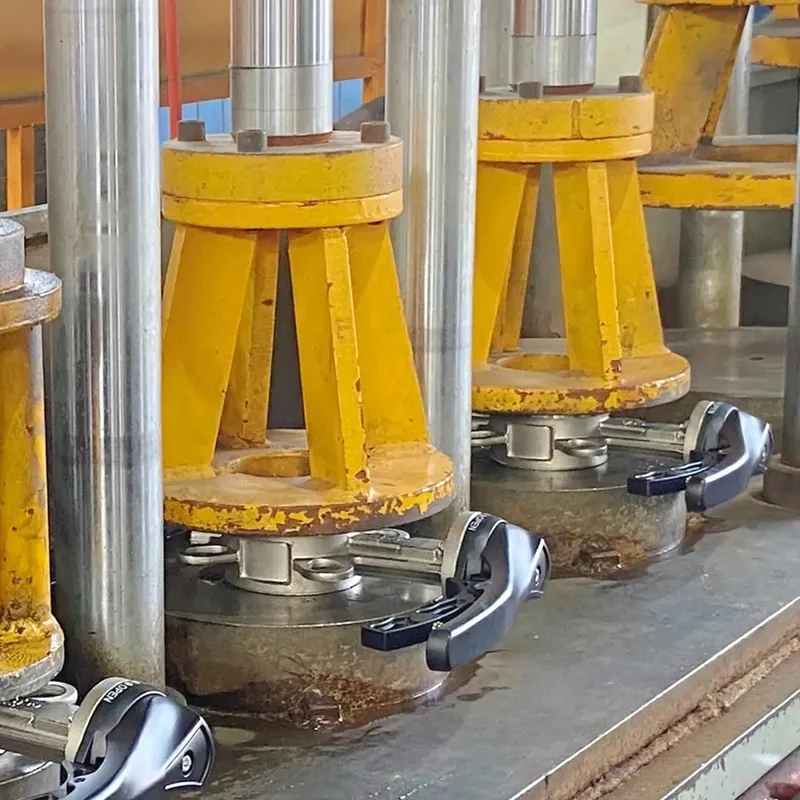

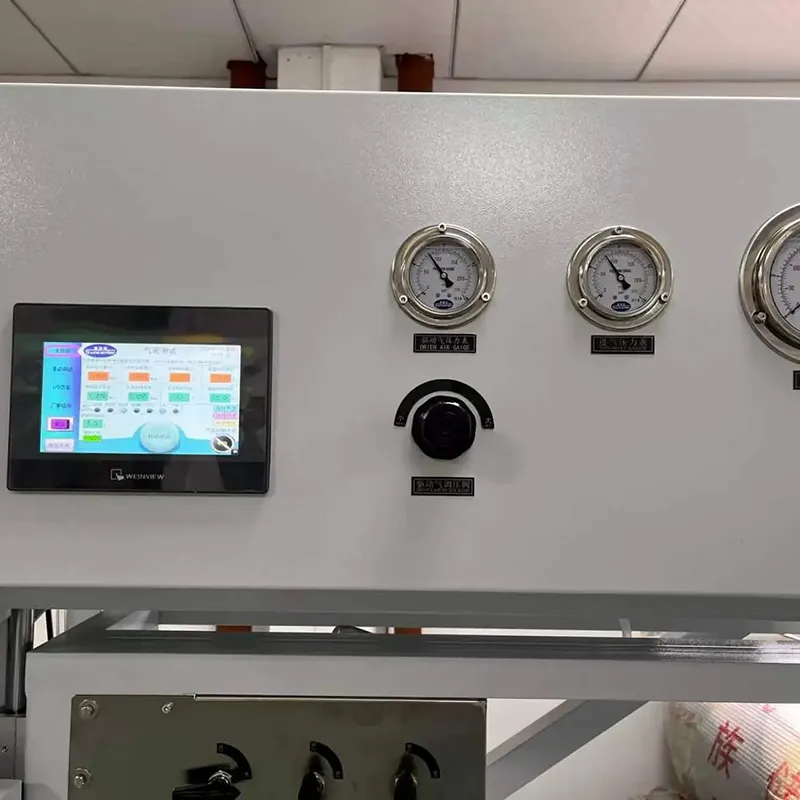

Mỗi van thành phẩm đều trải qua quá trình kiểm tra áp suất 2,4 MPa với thời gian giữ 5 phút để kiểm tra độ bền của van và hiệu suất bịt kín trước khi giao hàng.

FUXEON® có các chứng chỉ GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 và GB/T 27922-2011.

Cài đặt

Yêu cầu cơ bản

Đường ống phải được làm sạch trước khi lắp đặt và phải lắp đặt bộ lọc loại Y ở thượng nguồn để ngăn các mảnh vụn xâm nhập vào van. Van cổng hoặc van bướm có thể được lắp đặt trước và sau van để bảo trì dễ dàng hơn.

Đối với các hệ thống yêu cầu cấp nước liên tục, có thể lắp đặt song song hai van có cùng đường kính danh nghĩa. Lỗ nhỏ trên thân van không được hướng lên trên vì nước hoặc mảnh vụn lọt vào lỗ có thể ảnh hưởng đến hoạt động của van.

Câu hỏi thường gặp

Tỷ lệ có thể được điều chỉnh?

Không. Tỷ lệ giảm áp suất được xác định bởi kích thước lõi van bên trong và ống lót xi lanh. Để thay đổi tỷ lệ, phải thay đổi cấu hình thành phần bên trong tương ứng.

Áp suất đầu ra có ổn định không?

Không. Áp suất đầu ra thay đổi tỷ lệ thuận với áp suất đầu vào theo tỷ lệ giảm áp suất được xác định trước.

Tỷ lệ được chọn như thế nào?

Tỷ lệ nên được lựa chọn theo yêu cầu hệ thống. Đối với hệ thống cấp nước sinh hoạt, tỷ lệ thường không quá 3:1; đối với hệ thống phòng cháy chữa cháy, thông thường không quá 4:1; và đối với hệ thống nước nóng sinh hoạt, thường không quá 2,5:1.

Kích thước van được chọn như thế nào?

Đường kính danh nghĩa phải được lựa chọn dựa trên kích thước đường ống, tốc độ dòng chảy, áp suất đầu vào, yêu cầu áp suất đầu ra và điều kiện vận hành. Phạm vi DN có sẵn phải được xác nhận theo mẫu van FUXEON® cụ thể.
